廣義的電線電纜亦簡稱為電纜。狹義的電纜是指絕緣電纜。它可定義為：由下列部分組成的集合體，一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層。電纜亦可有附加的沒有絕緣的導體。

我國的電線電纜產品按其用途分成下列五大類：
1.裸電線；

2.繞組線；

3.電力電纜；

4.通信電纜和通信光纜；

5.電氣裝備用電線電纜。

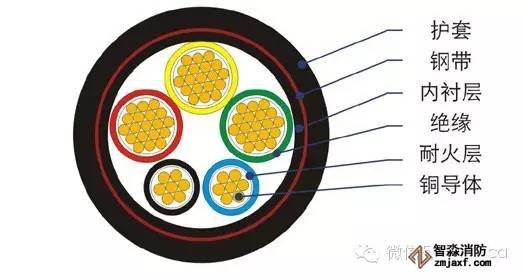

電線電纜的基本結構：
1.導體：傳導電流的物體,電線電纜的規格都以導體的截面表示。
2.絕緣：外層絕緣材料按其耐受電壓程度。

電(線)纜工作電流計算公式：

單相
I=P÷(U×cosΦ)

P-功率(W)；U-電壓(220V)；cosΦ-功率因素(0.8)；I-相線電流(A)。

三相
I=P÷(U×1.732×cosΦ)

P-功率(W)；

U-電壓(380V)；

cosΦ-功率因素(0.8)；

I-相線電流(A)。

一般銅導線的安全截流量為5-8A/平方毫米，鋁導線的安全截流量為3-5A/平方毫米。
在單相220V線路中，每1KW功率的電流在4-5A左右，在三相負載平衡的三相電路中，每1KW功率的電流在2A左右。
也就是說在單相電路中，每1平方毫米的銅導線可以承受1KW功率荷載；三相平衡電路可以承受2-2.5KW的功率。
但是電纜的工作電流越大，每平方毫米能承受的安全電流就越小。

弱電產品精選弱電各系統培訓資料小程序

電纜允許的安全工作電流口訣：
十下五（十以下乘以五）。
百上二（百以上乘以二）。
二五三五四三界（二五乘以四,三五乘以三）。
七零九五兩倍半（七零和九五線都乘以二點五）。
穿管溫度八九折（隨著溫度的變化而變化,在算好的安全電流數上乘以零點八或零點九）。
銅線升級算（在同截面鋁芯線的基礎上升一級,如二點五銅芯線就是在二點五鋁芯線上升一級,則按四平方毫米鋁芯線算）。
裸線加一半（在原已算好的安全電流數基礎上再加一半）。

電線電纜規格型號說明：

注：

B（B）——第一個字母表示布線，第二個字母表示玻璃絲編制。

V（V）——第一個字母表示聚乙烯（塑料）絕緣，第二個字母表示聚乙烯護套。

L（L）——鋁，無L則表示銅

F（F）——復合型

R——軟線

S——雙絞

X——絕緣橡膠

常用線纜類型

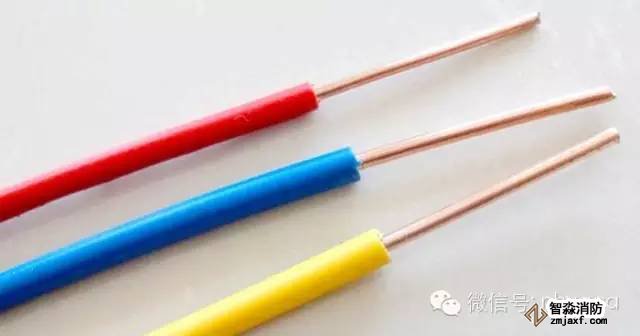

BV		表示單銅芯聚氯乙烯普通絕緣電線，無護套線。適用于交流電壓450/750V及以下動力裝置、日用電器、儀表及電信設備用的電線電纜。
BVR		表示聚氯乙烯絕緣，銅芯（軟）布電線，常常簡稱軟線。由于電線比較柔軟，常常用于電力拖動中和電機的連接以及電線常有輕微移動的場合。

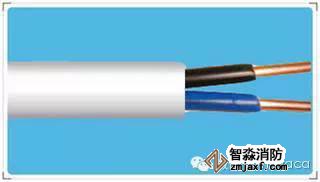

BVV		表示銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜，銅芯（硬）布電線。常常簡稱護套線，單芯的是圓的，雙芯的就是扁的，常常用于明裝電線。
BVVB		表示銅芯聚氯乙烯絕緣聚氯乙烯平型護套電纜。適用于要求機械防護較高、潮濕等場合可明敷或暗敷。

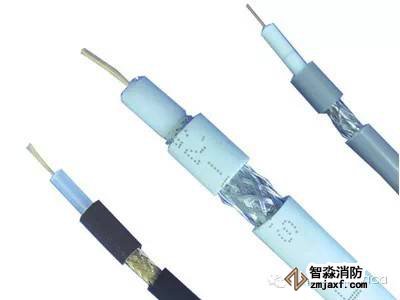

SYV		實心聚乙烯絕緣射頻同軸電纜。適用于閉路監控及有線電視工程。
RG		表示物理發泡聚乙烯絕緣電纜，常用于同軸光纖混合網（HFC）中傳輸數據模擬信號，以及視頻傳輸，通信系統及信號控制系統。

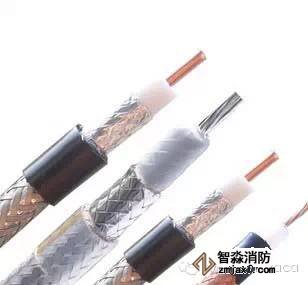

SYWV		物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜（SYV、SYWV、SYFV）適用于閉路監控及有線電視工程。

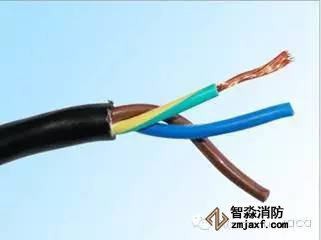

RVV		表示銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜。適用于樓宇對講、防盜報警、消防、自動抄表等工程。
RVVP		表示軟銅芯絞合圓型聚氯乙烯絕緣絕緣聚氯乙烯護套軟電線。適用于樓宇對講、防盜報警、消防、自動抄表等工程。
BVVP		表示硬銅芯扁平型PVC絕緣PVC護套，銅網屏蔽電線。

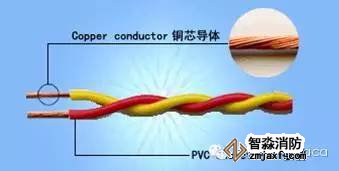

RVS		表示銅芯聚氯乙烯絞型連接電線。常用于家用電器、小型電動工具、儀器儀表、控制系統、廣播音響、消防、照明及控制用線。

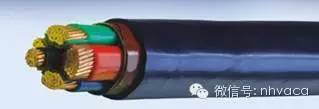

VV(VLV)		表示銅(鋁)芯聚氯乙烯絕緣聚氯乙烯護套電力線纜，適用于敷設在室內、隧道、及溝管中，不能承受機械外力的作用，可直接埋地敷設。

線纜符號含義：

R－連接用軟電纜（電線），軟結構
V－絕緣聚氯乙烯
V－聚氯乙烯絕緣
V－聚氯乙烯護套
B－平型（扁形）
S－雙絞型
A－鍍錫或鍍銀
F－耐高溫
P－編織屏蔽
P2－銅帶屏蔽
P22－鋼帶鎧裝
Y—預制型、一般省略，或聚烯烴護套
FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型

RV 銅芯氯乙烯絕緣連接電纜（電線）
AVR 鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）
RVB 銅芯聚氯乙烯平型連接電線
RVS 銅芯聚氯乙烯絞型連接電線
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV－105 銅芯耐熱105℃聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF－205AFS－250AFP－250 鍍銀聚氯乙氟塑料絕緣耐高溫－60℃~250℃連接軟電線

適用于交流50HZ，額定電壓0.6/1kV及以下輸配電線路上，供輸配電能之用。環境溫度25℃，電纜導體工作溫度不超過70℃。

VV(VLV)  銅(鋁)芯聚氯乙烯絕緣聚氯乙烯護套電力線纜，適用于敷設在室內、隧道、及溝管中，不能承受機械外力的作用，可直接埋地敷設。
VY(VLY)  銅(鋁)聚氯乙烯絕緣聚乙烯護套電力電纜，適用于敷設在室內、管道內、管道中
VV22(VLV22) 銅(鋁)芯聚氯乙烯絕緣聚鋼帶鎧裝聚氯乙烯護套電力vv22電纜，同VV型，能直埋在土壤中可承受機械外力，不能承受大的拉力。
VV23(VLV23)  銅(鋁)芯聚氯乙烯絕緣聚鋼帶鎧裝聚乙烯護套電力電纜，同VV2型。
ZRVV22  同VV22型，適用于有阻燃要求的場合。
YJV  銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJV22  銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
NHVV  同VV型，適用于有耐火要求的場合。
KVV聚氯乙烯絕緣控制電纜用途：電器、儀表、配電裝置信號傳輸、控制、測量。
NH-VV  耐火電力電纜
ZR-YJV  阻燃電力電纜
WDZ-YE  低煙無鹵電力電纜

1、例如：BV4
單銅芯聚氯乙烯絕緣電線，銅芯截面面積4平方毫米。

SYV 75-5-1(A、B、C）
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編
75：75歐姆 5：線徑為5MM 1：代表單芯

SYWV 75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75：75歐姆 5：線纜外徑為5MM 1：代表單芯

RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2MM

ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12MM

ZR-BVV 3x6.0
表示3根截面6平方毫米的銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜。

NH-VV 3x70+2X35
表示3根截面積70mm2銅芯+2根35mm²銅芯的耐火聚氯乙烯絕緣聚氯乙烯護套電力線纜


2、規格表示法的含義
規格采用芯數、標稱截面和電壓等級表示
①單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面），0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV


②多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV


③多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T

一、導線截面積計算公式(導線距離/壓降/電流關系)
銅線 S=IL÷(54.4×U)

鋁線 S=IL÷(34×U)
I-導線中通過的最大電流(A); L-導線長度;U-允許的壓降(V);S-導線的截面積(平方毫米)

二、電線線纜基礎知識
1.電線一扎長度:100米,正負誤差0.5米;


2.電線型號:BV單股,BVR多股,BVV雙膠單股,BVVR雙膠多股;

3.電線常用規格:1平方/1.5平方/2.5平方/4平方/6平方/10平方等;

4.BV/BVR區別:BV為單芯線,BVR為多股,BVR比BV貴10%左右;


5.BVR比BV的好處:a水電施工方便.b在板彎時不易把線折斷;


6.國標GB4706.1-1992/1998規定的電線負載電流值（部分）


7.家庭電路設計，2000年前，電路設計一般是：進戶線4—6mm²，照明1.5mm²，插座2.5mm²，空調4mm²專線。2000年后，電路設計一般是：進戶線6—10mm²，照明2.5mm²，插座4mm²，空調6mm²專線。


8.電線重量:1.5平方約重2.2公斤,2.5約重3.2公斤,4平方約重4.8公斤,6平方約重6.5公斤。


9.電線2.5平方以下的多股線(1平方,1.5平方)包裝標識為BV(B),單股則為BV。


10.電線顏色有:紅色,黃色,藍色,綠色,黑色,黃綠色(地線)。
