弱電工程室內外綜合管道系統設計方案

    弱電管網包含的室內管網與室外管網兩個部分，這兩個部分完全不一樣的，室內主要是橋架與管路，室外的主要是弱電井與管網，那么這部分如何寫呢？看看今天的方案。

1.1綜合管道系統概述

弱電綜合管道系統是數字化校園建設中各弱電系統的基礎平臺，它直接關系到各弱電系統的建設的基礎通道。某市某大學新校區建設是逐步進行的，在建設初期必須考慮室內外管道系統的預留滿足建成后各個系統需要，避免將來系統擴展時沒有足夠的預留管道，從而破壞整體建筑結構以及裝修等。

綜合管道的建設是基礎建設的一部分，有很強的時效性，需要與土建、裝修、空調、水電煤和通信管道建設同步且密不可分，而綜合管道的設計必須在了解各使用部門和管理部門的實際需求后，才能設計出人性化的使用平臺，圖紙設計好后，又要求土建、裝修、空調、水電給予配合。這就要求學校在基建規劃時，數字化校園的綜合管道設計要有超前意識。

弱電綜合管道系統分為室內綜合管道系統和室外綜合管道系統。

1.2室內綜合管道系統

1.2.1設計原則

采用整體規劃、分步實施的原則，建設成覆蓋整個新校區各建筑單體的弱電室內線纜通道。

在弱電室內管網設計中,應符合下列要求:

2掌握建設規模和標準,充分了解用戶性質、分布密度等實際情況，利用好現有條件。

2注意線路設備的隱蔽和安全。

2應具有使用上的靈活性和通融性，留有發展和變化的余地。

2符合總體規劃設計和建設單位的合理要求。

2注意與外界信息資源網絡的配合。

2經濟合理，便于維護和施工。

1.2.2設計內容

根據學校總體規劃，確定好各個系統中心位置，系統總體規模、系統需求后設計各個單體建筑的設計。

室內管網系統主要分為進出戶管道、垂直主干、水平主干和分支管道。進出戶為各個單體建筑和整個系統連接的通道；垂直主干在弱電豎井敷設；水平主干敷設在公共走廊和大廳內；分支管道從水平主干沿吊頂、沿墻、沿地面至使用終端。在設計時，充分考慮各弱電系統的發展，預留一些的管線滿足擴展需要，各類管道必須互聯互通。

1)進出戶管道

進出戶管為室內和室外接口，關系到整個系統的構建。進出戶位置一般為根據弱電設備間位置確定。

在室內單體設計中，首先要求解決設備間的位置,設備間的定位應符合下列要求：

2確定系統中心機房和系統架構。

2了解本棟建筑物各房間的功能及分布情況。

2確定本棟建筑物弱電需求，近期及遠期的使用功能。

2確定各弱電系統對距離和土建結構的要求。

2考慮利用輔助用房和多余空間。

2便于土建預留井洞。

2方便進出線纜。

2考慮日后的維護和管理。

如果設備間在一樓，就可以直接進出戶。如果不在一樓，除了進出戶管道位置外，還需考慮垂直橋架的位置，大小。

進出戶管道的數量根據系統規模、系統構建、室外綜合管道的各方面的要求確定。防止出現預留不夠的情況。

2)垂直主干

垂直干線主干為進戶管道到設備間以及設備間到各個樓層的垂直通道。垂直通道基本采用在土建預留井洞里敷設垂直橋架的方式。垂直主干系統是來保證所有弱電系統線纜從設備間連接到各層水平主干，在大樓弱電管井必須貫串每個樓層，在每層樓的弱電井中留出敷設光纖和各弱電電纜的垂直電纜橋架安裝的長方形地面孔，弱電井開孔的位置設在靠近橋架的墻壁附近又不妨礙將來施工的地方。

設置橋架的垂直線纜通道如下：

土建預留井洞的大小一般為預留橋架大小的雙倍。

垂直橋架大小為根據各個弱電系統的需求，按照規范要求的截面積利用率來設計。如果垂直橋架和水平橋架大小不一樣，一般來講基本如此，采用各種異型通連接水平橋架。

3)水平主干

水平主干為連接垂直主干和各個房間進管?；緸椴捎脴蚣芊笤O。連接垂直主干為標準連接頭，連接各個房間進管在橋架側面開孔，通過各個分支管線連接至各個終端點。

如果水平線纜數量比較少，可以直接從垂直主干通過配管到各個終端。

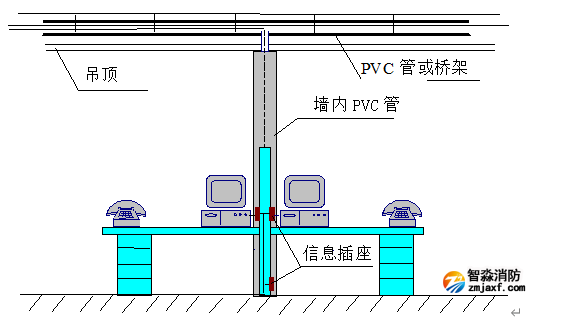

水平系統示意圖如下：

4)支線管道

支線管道施工時注意水平有無吊頂，注意美觀。

支線管道設計時主要注意各個系統的分管敷設，以及各個線路的配管。需要注意水平直線穿線比較容易，轉彎頭多時，穿線比較困難。設計時注意配管數量。

各個單體建筑圖紙（將在深化設計中體現）主要包括以下幾方面內容：

2設計施工說明：設計施工說明主要分設計概況、設計依據、設計內容、線纜敷設及文字標注說明、專業配合等方面的情況。設計概況主要介紹單體樓的基本描述，如層數、層高、面積、房間功能等情況，讓實施者明白該樓的基本情況。線路敷設及文字標注說明主要介紹圖紙中字母代表的含義，線路在建筑物的具體走向、管網材料的選擇等信息，方便安裝者識圖。專業配合則告訴實施者在弱電系統的建設中與土建、裝修、水電的配合，保證弱電系統在建成后方便使用（信息點位置旁邊必須考慮電源）。

2系統圖：它是體現弱電系統功能實現的核心部分，它告訴實施者各弱電系統在各樓層一個立體反映，還能反映主干到分支間的連接方式及線纜數量，以及各設備與主材的邏輯關系。

2平面圖：它是綜合管道的最主要的部分，反映實際需求的具體位置及各系統在每層樓面具體走向，還可以反映設備和終端安裝的具體位置和安裝方式。通過字母和簡單的數字標識來反映規范要求和專業技術。

通過設計施工說明、系統圖、平面圖等相關規范和專業知識的結合，才能讓實施者理解弱電圖紙的各項含義和要求。才能全面反映設計者的設計思路和使用者的要求。

1.2.3設計要求

管線橋架敷設：弱電系統傳輸線纜全部采用金屬橋架和穿保護管敷設方式。在垂直主干和水平主干采用金屬橋架，金屬橋架表面做無毛刺、防銹、噴塑處理、宜為淺灰色。公共走廊上的綜合布線、安保、有線電視的信號傳輸線均在弱電專用橋架內敷設，其他場所的信號傳輸線一律穿金屬電線管，視情況在吊頂內、樓板內或墻內暗敷設。

有線廣播系統的信號線一律穿金屬電線管，視情況在吊頂內、樓板內或墻內暗敷設，不得與上述各弱電系統信號線共管（橋架）敷設。

不同種類的弱電信號傳輸線不宜同孔（管）鋪設，嚴禁廣播線與其他弱電信號傳輸線同孔（管）鋪設，嚴禁電力導線與弱電信號傳輸線同孔（管）鋪設。

其他：弱電管道電纜應盡量避免與電力電纜管道、壓力管道一同鋪設，如確實無法避免，應遵守有關設計規定，詳細距離參見相關規范。在施工過程中，弱電技術人員應與電力、暖通、給排水的技術人員密切配合，以確保施工質量。

根據以上系統設計需求，根據福大新校區規劃特點，結合室內設計規范以及學校的特點，充分考慮系統的預留，同時節省投資的角度對室內進行統一設計。

各單體建筑進戶管，一是滿足本身弱電系統功能的需要，二是從地理位置和管理角度考慮，可能作為分中心和匯聚點，進戶管要滿足進出建筑線纜的需要，留有充分余量，不能成為室內外溝通的瓶頸。

1.3室外綜合管道

1.3.1設計原則

采用整體規劃、統一設計、逐步細化、分步實施的原則，建設成覆蓋整個新校區各樓宇建筑、草坪、道路、室外廣場等之間的室外線纜通道。

投資預留相結合。既注意到投資控制，防止浪費；又要能滿足要求，尤其是學校建設分期進行，需要滿足將來的應用，能夠分步實施，并且能夠滿足將來一定的系統結構變化。

1.3.2總體設計思路

根據某大學新校區的園區布局情況，建議在主干道上組成一個扇型環，主干預留足夠的管道。

室外弱電綜合管道設計比較復雜，它不僅要和校園整個弱電各個子系統的系統架構進行緊密和通盤考慮，而且還涉及到各個專業，從強電、上行水、下行水、煤氣、道路、土建等等均相關。一般做法是，根據土建的道路施工圖，分為一期、二、三期各個不同階段的道路施工時間，在根據各個專業的需求規劃，提交到設計院或者其他專門設計管線的單位，集中進行統一規劃，調整各個系統之間的關系，提出各個系統的修改意見，將要求返回給各個系統設計單位，各個系統設計單位再根據要求和自己的需求進行修改，如有不同以及，再次提交，整體修改。這樣的步驟，才能保證各個系統之間在施工時不會打架。尤其是在道路交叉路口，各個系統的管線均需要過路，如果各個系統要求埋深差不多（除了污水，其余基本差不多），這就會遇到問題。從規范的角度看，各個系統之間的管線有不同的距離要求，必須認真按照規范執行。這就要求在前期各個系統協調好。弱電管線和其他專業的距離要求如下：

就弱電系統的室外管網而言，其組成的系統比較多，涉及到室外部分的有綜合布線系統、廣播系統、綜合安保系統、有線電視系統、一卡通系統、大屏顯示系統等，室外管網的設計，必須先設計好各個系統的結構、規模、中心等關鍵內容，明確各個建筑的施工時間、竣工時間，各個道路的建設時間，然后才能進行弱電系統管網的統一規劃。

弱電各個系統根據需求、建設工期等不同選擇不同的結構拓撲。各弱電系統的室外結構將在各子系統介紹時進行闡述。

1.3.3設計要求

弱電系統傳輸線纜全部采用穿保護管埋地鋪設方式。線纜外管采用硬質U-PVC管。管線埋地深約為0.7m，線纜穿過道路及廣場時其外管應采用鍍鋅鋼管加以保護。

不同種類的弱電信號傳輸線不宜同孔（管）鋪設，嚴禁廣播線與其他弱電信號傳輸線同孔（管）鋪設，嚴禁電力導線與弱電信號傳輸線同孔（管）鋪設。

另外，弱電管道電纜應盡量避免與電力電纜管道、壓力管道等同道路一側鋪設，如確實無法避免，應遵守有關設計規定，參見相關規范。在施工過程中，弱電技術人員應與電力、暖通、給排水的技術人員密切配合，以確保施工質量。

根據以上系統設計需求，根據某大學新校區規劃特點，結合室外設計規范以及學校的特點，充分考慮系統的預留，同時節省投資的角度對室外進行統一設計。

ü采用整體規劃、分步實施的原則，建設成覆蓋整個大學新校區各樓宇、廣場等主要建筑的室外線纜通道。

ü考慮到投資，采用多根大口徑的PVC管外加混凝土包封結構。充分考慮系統的管線擴展需要。

將會在弱電管道設計中，考慮網絡綜合布線系統、電話通訊系統、一卡通系統、校園廣播系統、有線電視系統、安全防范系統、以及相關的弱電控制系統。

在考慮弱電管道管孔數時，不僅要考慮各區域各系統的實現方式，這關系到室外線纜的數量和種類，而且要考慮分期實施實際情況，這關系到室外管道做出預留和充分利用的問題。

同時要注意新校區各系統的引入的不確定性和校區規劃的不確定性。根據新校區的規劃位置，以及學校對教學和科研的定位，在室外管道設計中，考慮學校在多個方位均留有接口，方便學校與外部的互通互聯，保證學校在后期的發展和建設中十五年不落后。由于校區根據總體規劃可能對建筑的具體位置和功能作出調整和變更，在管道設計時，要考慮留有余量，以滿足規劃調整時的變化。

因此，我們在考慮管孔數時，要注意，要適度而留有余量，考慮的太多，投資大而產生浪費，考慮的太少，給校園的后期建設帶來不利。

在室外管道敷設時，盡量沿道路敷設，盡量少穿路面、綠化帶。在管道綜合考慮時，弱電管道與強電管道盡量分在道路的兩邊。穿路面時，采用鋼管。孔井的設置應符合規范。
