排煙防火閥安裝位置及要求

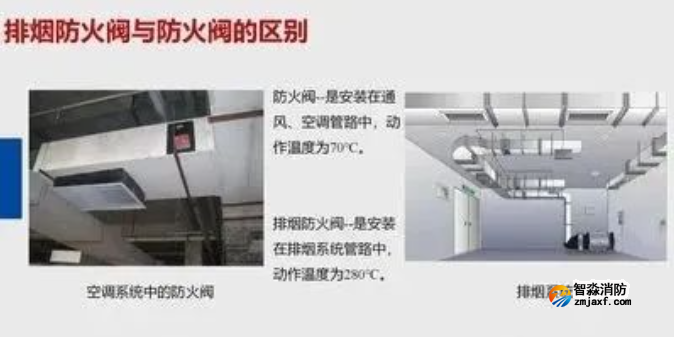

一、通風、空氣調節系統的風管在下列部位應設置公稱動作溫度為70℃的防火閥：

1.穿越防火分區處；

2.穿越通風、空氣調節機房的房間隔墻和樓板處；

3.穿越重要或火災危險性大的場所的房間隔墻和樓板處；

4.穿越防火分隔處的變形縫兩側；

5.豎向風管與每層水平風管交接處的水平管段上。

注：當建筑內每個防火分區的通風、空氣調節系統均獨立設置時，水平風管與豎向總管的交接處可不設置防火閥。

二、以下兩處安裝的防火閥公稱動作溫度不一致，需要注意:

1.公共建筑的浴室、衛生間和廚房的豎向排風管，應采取防止回流措施并宜在支管上設置公稱動作溫度為70℃的防火閥。

2.公共建筑內廚房的排油煙管道宜按防火分區設置，且在與豎向排風管連接的支管處應設置公稱動作溫度為150℃的防火閥。

三、防火閥的主要性能和具體設置要求：

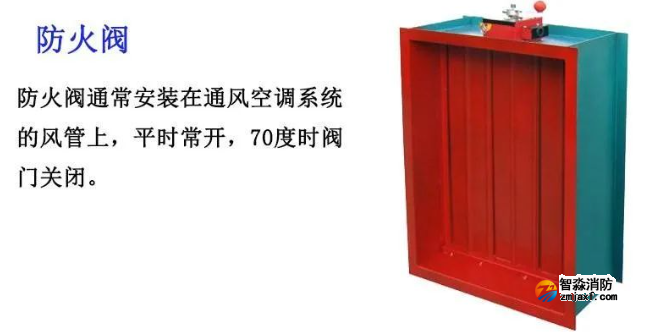

1.為使防火閥能自行嚴密關閉，防火閥關閉的方向應與通風和空調的管道內氣流方向相一致。采用感溫元件控制的防火閥，其動作溫度高于通風系統在正常工作的最高溫度（45℃）時，宜取70℃。現行國家標準《建筑通風和排煙系統用防火閥門》GB15930規定防火閥的公稱動作溫度應為70℃。

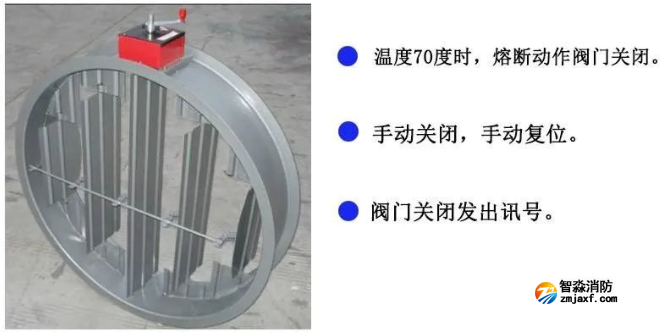

2.為使防火閥能及時關閉，控制防火閥關閉的易熔片或其他感溫元件應設在容易感溫的部位。設置防火閥的通風管要求具備一定強度，設置防火閥處要設置單獨的支吊架，以防止管段變形。在暗裝時，需在安裝部位設置方便檢修的檢修口。

3.為保證防火閥能在火災條件下發揮預期作用，穿過防火墻兩側各2.0m范圍內的風管絕熱材料需采用不燃材料且具備足夠的剛性和抗變形能力，穿越處的空隙要用不燃材料或防火封堵材料嚴密填實。
