青鳥JTW-LD-JBF4310纜式線型感溫火災探測器

一、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器概述
青鳥JTW-LD-JBF4310纜式線型感溫火災探測器,是基于國標GB16280-2014的要求,研發設計的纜式、差定溫、可恢復、分布定位、探測型感溫電纜。該產品結合了青鳥消防在高性能、低功耗模數混合集成芯片領域的技術優勢,通過領先行業的開創性研發,匠心研究的新一代纜式線型感溫火災探測器。它顛覆了傳統感溫電纜的定義,通過創新性研發十大亮點,為客戶帶來全新應用體驗。
二、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器工作原理
線型感溫探測器由信號處理單元、敏感部件(感溫電纜)、終端盒三部分構成。信號處理單元負責對敏感部件的信息進行查詢、分析、處理。并通過指示燈和數碼管顯示線纜的狀態信息,同時將狀態信息通過各種端口與其他設備對接。敏感部件負責對其周圍溫度實時采集和線纜狀態監控。終端盒負責監控信號處理單元與終端盒之間感溫電纜的通信狀態,及時反饋感溫電纜是否存在斷路或短路信息。
三、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器功能特點
◎線型感溫探測器為纜式、差定溫、可恢復、分布定位式,探測型。
◎線型感溫探測器最大長度1000m,標準報警長度1m,報警精度高;最小探測敏感長度小于3cm。
◎具有監測項目現場的溫度場功能,可實時采集感溫電纜周圍的溫度。
◎線型感溫探測器具有1級定溫預警設置功能,趨勢預警功能可以在危險隱患發生的初期進行早期預警提示,為后續故障隱患排除、避免事故發生爭取寶貴時間;也可以根據應用現場環境的需要進行分段(每段間距≥1米)設置定溫預警值(范圍40~75℃)。
◎線型感溫探測器的信號處理單元具有運行數據存儲功能,可保留1000條報警歷史信息。
◎線型感溫探測器抗電磁輻射能力高達30V/m(80~1000MHz)。
◎線型感溫探測器的防護等級為IP67。
◎豐富的配接接口,現場應用方便。支持RS485,CAN,青鳥回路總線,通過總線實現對信號處理單元統一監管;3個無源輸出(火警,故障,輔助),可實現與其他設備的配接。
◎感溫電纜安裝方便,抗拉伸,支持小曲率半徑(≥10cm)安裝,續接方便。
◎線型感溫探測器可以根據現場應用條件的不同與常規電纜配合使用;只需電纜與感溫電纜的2條通訊線連接,防水等級要求較高的采用防水盒連接感溫電纜的通信線;充分利用敏感部件對需要防護的區域進行設置,從而實現降低工程造價的目的。
四、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器參數
執行標準:GB 16280-2014
動作溫度:85℃

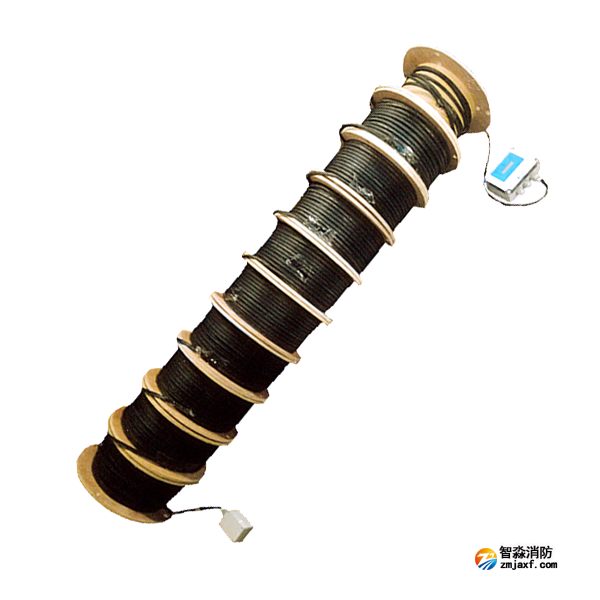

結構組成:感溫電纜,信號處理單元
感溫電纜尺寸:1000m*13mm*4mm
處理單元尺寸:175*168*74mm
處理單元材質:塑料
探測器工作電壓:DC24V
外殼防護等級:IP67
接線端子標注:有

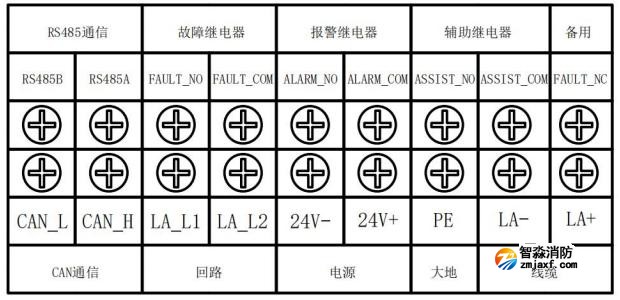

五、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器接線說明

1)RS485端子:RS485B,RS485A。通信協議支持Modbus,波特率9600bps,8位數據位,1位停止位,無校驗位。
2)故障端子:無源輸出(FAULT_NO與FAULT_COM),正常狀態常開,故障狀態常閉。FAULT_NC與FAULT_COM為反邏輯備用。
3)報警端子:無源輸出,正常狀態常開,報警狀態常閉。
4)輔助端子:無源輸出,正常狀態常開,預警報警狀態常閉。
5)備用端子:暫無功能使用。
6)CAN端子:支持CAN通信,波特率支持青鳥消防系統聯網固有波特率。
7)回路端子:LA_L1與LA_L2,無極性連接。支持青鳥消防報警回路,可參與聯動報警。
8)電源端子:24V+,正極;24V-,負極;支持無極性接線。PE:安全防護大地接線端子。

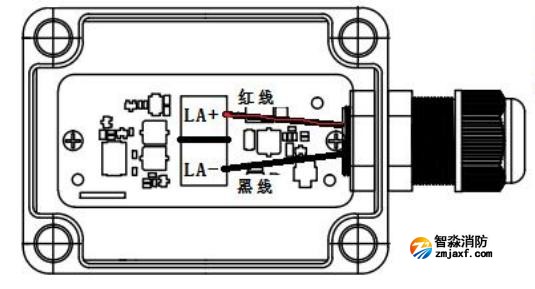

9)線纜端子(LA+/LA-)連接至感溫線線纜,有極性,LA+端子連接感溫電纜紅色線芯,LA-端子連接感溫電纜黑色線芯。

實體紅色線芯接LA+,黑色線芯接LA-。

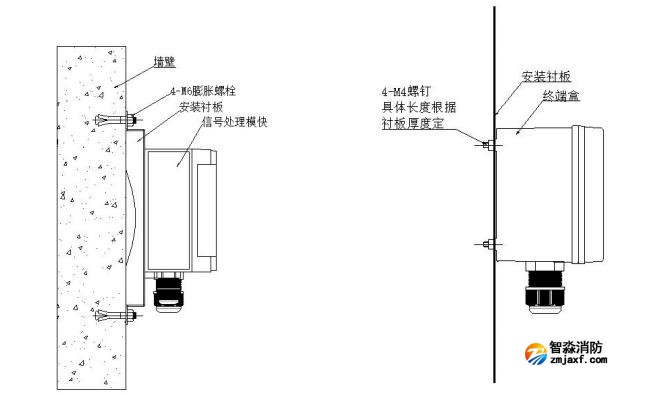

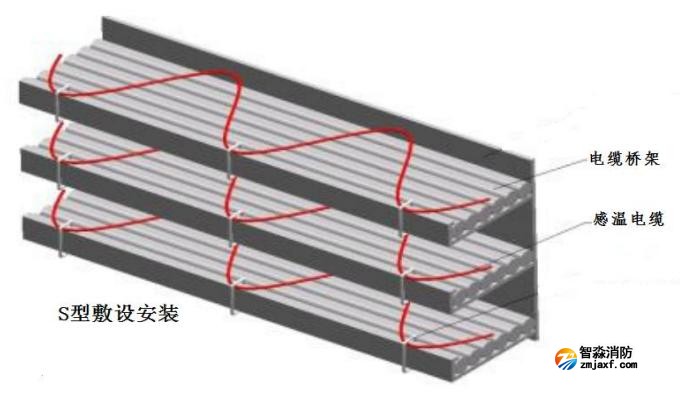

六、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器安裝說明

線型感溫探測器必須嚴格按照GB 50116-2013《火災自動報警系統設計規范》要求,結合探測區域的特征、環境溫度及被保護物所需的報警溫度,來決定探測器的感溫電纜的使用長度、布局、預警及報警溫度。

安裝注意事項:
敏感部件(感溫電纜)不同于普通電纜,其過度的擠壓會造成電纜內部的機械損傷,引起誤報。因此在安裝過程中應遵循如下原則:
◇敏感部件放線時其放線拉力不得大于200N;
◇放線時避免重物擠壓在敏感部件上;
◇敏感部件應避免安裝在有機械損傷的場所;避免感溫電纜被尖銳物體損傷,造成線皮破洞,防護等級下降,造成誤報;
◇安裝時嚴禁將敏感部件銳折;
◇在固定敏感部件時,使用的尼龍扎帶不能扎得過緊,避免內部感溫材料或感溫單元損壞,引起誤報。
安裝過程中,如施工過程遇到問題,請及時聯系技術人員指導。感溫電纜的預警溫度配置需要廠家專業的軟件配置工具設置,詳情聯系供應商/廠家技術人員支持。
