青鳥JBF5146輸入/輸出模塊

一、青鳥JBF5146輸入/輸出模塊概述
JBF5146輸入/輸出模塊是青鳥消防開發的可實現長脈沖輸出方式的控制模塊。
該模塊主要用于消防聯動設備的控制,并可接收聯動設備動作后的應答信號從而判斷被控設備是否動作,同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令,通過輸入輸出模塊啟動或停止與該模塊連接的外部設備,同時監測外部設備工作狀態。
二、青鳥JBF5146輸入/輸出模塊產品特點
◎內置微處理器;
◎采用SMT表面貼裝工藝;
◎具有一組最大能量DC22V/60mA/60min輸出端口;
◎模塊工作電壓范圍廣,可在DC18-28V范圍內正常工作;
◎通信采用二總線技術,無極性要求;
◎施工中建議使用雙絞線,導線截面積不小于1.5mm2;
◎回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離,模塊穩定性高,抗干擾能力強;
◎電子編碼方式,可通過專用電子編碼器編址;
◎模塊采用易于客戶施工、維護的插拔式結構。先安裝底座,線路檢查完成后再裝主體進行開通調試。
◎具備完善的故障檢測功能(包括輸入、輸出端的斷路、短路檢測)。

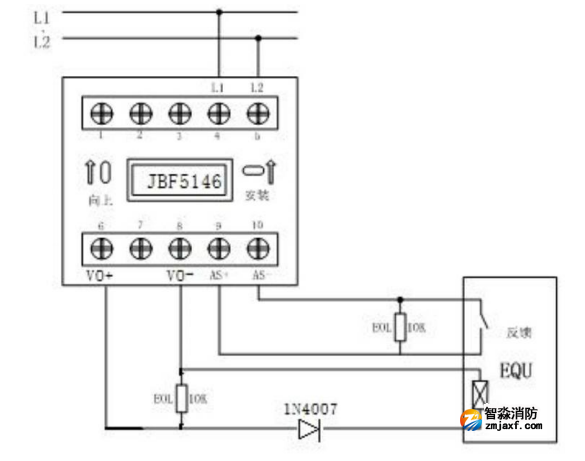

三、青鳥JBF5146輸入/輸出模塊接線圖
L1(端子4)、L2(端子5):接回路總線,無極性:
輸入功能:AS+(端子9)、AS-(端子10):接應答(無源觸點)。
連接在AS+和AS-上的監視設備的動作端必須并聯10KΩ終端電阻:
輸出功能:
VO+(端子6)、VO-(端子8):接被控設備,模塊啟動后VO+(端子6)和VO-(端子8)輸出
注意:模塊設備輸出最大能量DC22V/60mA/60min,不提供一直存在的持續電壓。
五、青鳥JBF5146輸入/輸出模塊調試方法
首先使用電子編碼器對JBF5146輸入/輸出模塊進行編碼。
模塊安裝好后操作控制器對其進行登記,然后必須在系統中將其設置成電池儲能設備。
進入手動啟?,F(xiàn)場設備界面,輸入要啟動的模塊回路及地址啟動,模塊輸出動作指示燈變?yōu)榧t色常亮,被控設備動作,模塊收到被控設備的無源反饋后輸入動作指示燈變?yōu)榧t色常亮。
復位被控設備,模塊恢復正常監視狀態。
