青鳥GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器

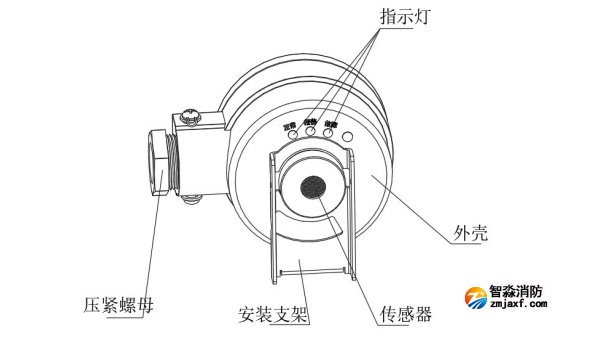

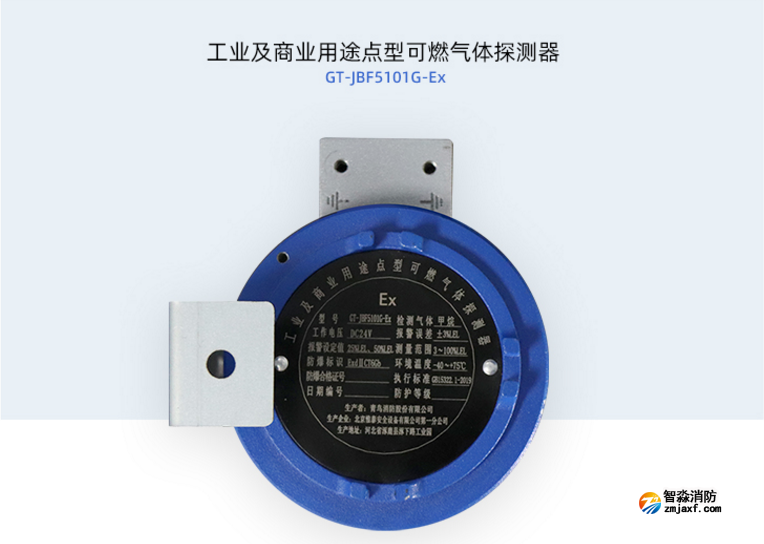

一、青鳥GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器產品外觀

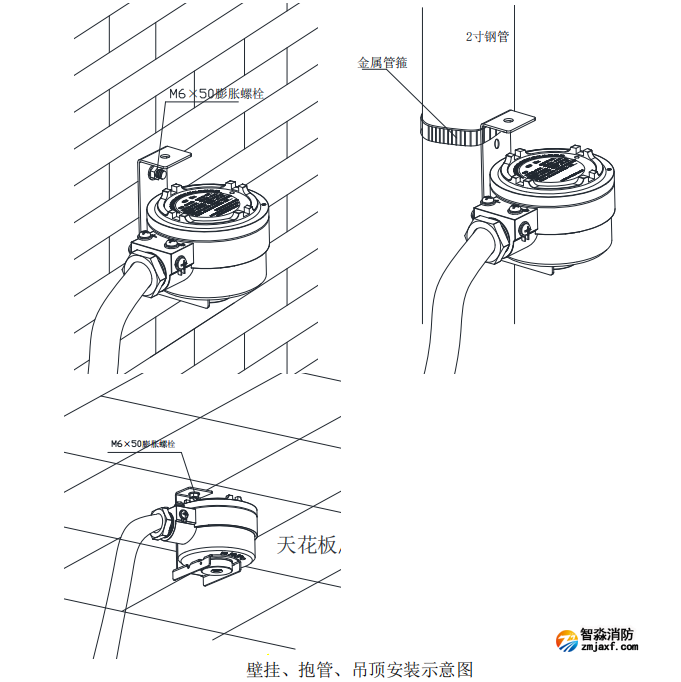

二、青鳥GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器安裝說明

可燃?xì)怏w探測器安裝時可根據現場工況條件選擇合適的安裝方式,如上圖所示,安裝時先將安裝支架固定到墻面上,然后將探測器的傳感器接頭部分卡到安裝支架的安裝孔,使用2個M3×10頂絲固定,安裝時請確保墻面有足夠的強度可以支撐并牢固固定探測器。抱管安裝需要購買管箍類的安裝工具。注:其他安裝要求可按GB 50493-2019《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》執行。

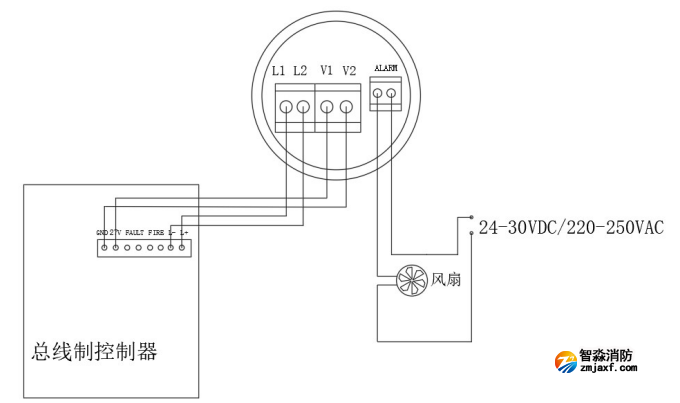

三、青鳥GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器接線圖
青鳥GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器接線圖
探測器接線見上圖,接線時需注意以下內容:

a.L1、L2為二總線信號接線端子(無極性);V1、V2為DC24V電源接線端子(無極性);ALARM為繼電器無源輸出端子,可控制一組開關量
b.探測器連接電纜選擇需根據現場環境的防護要求與當?shù)氐姆煞ㄒ?guī)要求相適應??紤]防爆、防護及電磁干擾因數,為確保系統穩定工作,推薦使用RVVP或KVVP型(1.0 mm2~2.5mm2)4芯線纜。線纜外徑為Φ9mm時可達到最好的防護效果
c.屏蔽線外層應完好進入到探測器殼體內后剝開接線
d.線纜屏蔽層在控制器(系統)端、探測器端須安全接地
e.探測器外殼需安全接地,惡劣環境下需根據情況特殊處理
四、青鳥GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器編碼說明

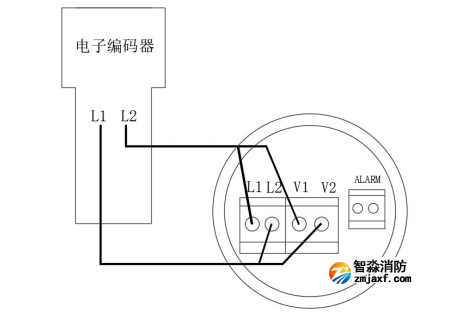

青鳥GT-JBF5101G-Ex工業及商業用途點型可燃?xì)怏w探測器編地址碼說明

操作說明:使用JBF6481-E手持式編碼器編址
?、賹⒕幋a器的L1、L2分別接在探測器的L2和V2、L1和V1,如圖所示;
?、诎淳幋a器【功能】鍵開機→選擇【1.11SF火災報警】→【1.寫地址】→通過鍵盤輸入地址;
③按【回車】鍵確認編址,成功后編碼器會顯示“成功”,否則編碼器顯示“失敗”。
