問題定義與目標

自動噴水布置問題的核心是確定在給定建筑物（或空間）內噴頭的類型、數量、位置、間距、供水系統參數及管網布置方案，使得當發生火災時，系統能夠：

• 及時探測并啟動：火災發生時噴頭能夠在危險火勢擴展到不可控之前啟動，觸發水流以控制或撲滅火源；

• 滿足水量和壓力要求：各關鍵區域在噴頭開啟后能獲得足夠的水量與壓力，保證覆蓋范圍內的有效滅火；

• 實現分區保護與選擇性啟動：避免不必要的全樓沖水，減少水損與二次損害；

• 符合規范與安全經濟：滿足國家或地方消防相關規范（如中國的《自動噴水滅火系統設計規范》GB 50084 等），并在工程造價、維護便捷性與可靠性之間取得平衡。

在實際工程中，該問題也可能被細化為：如何在復雜空間（如高層建筑、地下空間、倉庫、機房、長通廊等）布置噴頭以滿足特定的防護等級；如何在給定消防給水條件下設計最優管徑和泵站配置；或如何在歷史建筑、特殊結構或功能性區域?qū)崿F(xiàn)兼顧防火與保護的噴水方案。

設計原則與約束

自動噴水布置設計應遵循若干基本原則和工程約束：

• 規范優先：遵循國家和地方現行的消防規范、設計標準以及相關行業技術規程，這些規范規定了噴頭類型選擇、最小坡度、最大間距、覆蓋面積、保護分區、給水要求、檢驗與試驗流程等。

• 風險評估驅動：依據建筑的火災危險性分級、使用性質、可燃物種類與分布、人員密度、疏散條件以及火災發展特性，確定防護等級（如輕型、中型、重型）與噴頭布置要求。

• 響應及時性：噴頭布置需確保在火災初期能迅速探測到高溫并符合反應時間要求，噴頭應避開可能被物體遮擋的位置。

• 覆蓋完整性：噴頭間距與邊距應保證無盲區，尤其是在角落、吊頂空間、機柜旁或復雜幾何形體附近。

• 水力合理性：管網布局需保證在設計工況下，所有必要的噴頭能獲得規定的流量和壓力，防止某些支線因管徑不足或長管線壓降過大而不能工作。

• 維護可行性：布局應便于檢查、維修和更換噴頭、閥門及檢測設備，避免設計造成日后維護困難。

• 經濟性：在滿足安全與規范的前提下，盡量?jī)?yōu)化噴頭數量、管材用量與泵站配置，以降低工程造價和運行成本。

• 兼容其他系統：考慮與建筑內其他設備的空間沖突（如暖通空調風管、照明、天花板裝飾、管線槽等）以及電氣、報警系統的協同工作。

噴頭類型與選用

噴頭是自動噴水系統中直接執行滅火任務的末端設備。常見噴頭類型包括：快速響應噴頭、標準響應噴頭、遮擋式噴頭、隱蔽式噴頭、干式噴頭（用于防凍場所）以及特殊功能?chē)婎^（如蔓延火災控制噴頭、霧化噴頭等）。選用時需考慮：

• 防護對象的火災特性：如倉庫貨物堆放高度、可燃物密度、熱釋放率等；

• 環境條件：是否存在低溫、化學腐蝕性氣氛、電氣設備密集區等；

• 響應時間要求：例如機房對早期控制有更高要求，可能傾向于快速響應噴頭；

• 覆蓋形式：例如在有吊頂或裝飾天花的場所可能使用隱蔽式或遮蔽式噴頭；

• 水滴分布特性：傳統噴頭噴霧粒徑較大，適用于直接沖刷火源；霧化噴頭對電氣設備影響較小、對抑制煙溫和毒性氣體有優勢。

噴頭的熱熔溫度、額定流量、K值（表示噴頭流量系數）等參數直接影響布置與水力計算。

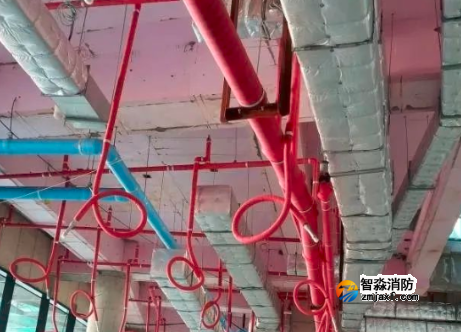

管網布局與水力計算

自動噴水系統的管網布局通常有兩種基本形式：干式系統/濕式系統（根據是否常年充水）與分支-主管結合的形式。關鍵設計任務包括：

• 確定主管與支管的走向與管徑；

• 計算管道間的壓降，保證設計端點（最不利噴頭）在開啟時滿足設計壓力與流量；

• 確定消防泵（如穩壓泵、變頻泵、柴油泵）與貯水設施（消防水池、蓄水箱）容量以滿足最不利工況（通常按最大同時開啟噴頭數量或按規范規定的設計面積）；

• 安排閥門、旁通、止回裝置以及檢測流量、壓力的設備以保證系統可監測、可隔離與易于維護。

水力計算可采用手工逐級壓降法、等效長度法或借助專用軟件（如水力計算軟件、CFD 流體仿真工具）進行精確計算。設計中需考慮動態工況下的瞬態壓力變化、氣阻、溫度影響以及管道內的流態變化。

探測與控制策略

噴頭作為被動熱觸發裝置，其觸發主要依賴局部溫度達到設定值，優點是簡單可靠；但在某些場所亦可能補充主動探測與集中控制，例如：

• 與火災報警系統聯動：火警信號可驅動排煙、切斷電源、控制電梯等，但不應自動觸發噴水系統（以免誤噴）；在一些特殊場合，如氣體滅火系統或特殊科研場所，聯動策略需更精細；

• 區域選擇性控制：通過分區閥、流量開關等手段實現僅對發生火災的區域供水；

• 早期火災探測器配合：煙霧或光學探測器用于提前警報與人員疏散，但通常不會代替噴頭觸發噴水；

• 系統試驗與自檢功能：安裝流量計、壓力傳感器、閥門狀態檢測等，結合建筑管理系統（BMS）實現遠程監控與故障報警。

合理的控制策略有助于降低誤動作、縮小噴水范圍并提高滅火效率。

主要技術挑戰

在自動噴水布置中面臨若干技術挑戰，尤其在復雜或特殊工程中更為突出：

• 空間復雜性與遮擋物：吊頂、機柜、大型機械設備可能造成噴頭被遮擋或水霧無法有效到達火源，從而需要特殊布置或增加保護點；

• 高層與超高層建筑：泵站分區、抗壓降設計、重力與流速、瞬態壓力波動等問題更加顯著；

• 特殊風險場所：如倉庫（尤其大跨儲存與高架堆碼）、電力配電室、數據中心、化學品存儲、易燃易爆場所等需要特殊噴頭類型與更高防護級別；

• 凍結與氣候影響：在低溫環境中，采用干式系統或防凍措施，但需考慮響應時延與可靠性；

• 維護與長期可靠性：噴頭結垢、腐蝕、誤操作、閥門卡死等都會影響報警與滅火功能，需可靠的預防性維護制度；

• 規范適應性：規范更新可能帶來既有系統改造的需求，同時新建建筑功能多樣化也提出新的技術要求。

計算與模擬方法

為解決布置問題并優化設計，工程師常用以下方法與工具：

• 火災動力學模擬（如使用 FDS 等軟件）：模擬火源發展、煙氣流動與溫度場，判斷噴頭熱觸發時機和煙氣遮擋對噴頭作用的影響；

• 水力仿真工具：計算管網各節點壓力、流量分配與瞬態特性，常用 EPANET 等或?qū)Ｓ孟浪浖?/p>

• CFD（計算流體力學）：用于分析噴淋水滴分布、碰撞與蒸發、煙氣與噴霧相互作用，評估噴淋效果；

• 優化算法：對噴頭位置、管徑選擇進行多目標優化（例如最小化成本同時滿足覆蓋與水力要求）可使用遺傳算法、粒子群優化等；

• 風險與可靠性分析：結合故障樹（FTA）、事件樹（ETA）及概率化評估方法估計系統可靠性與潛在失效概率。

這些工具的結合應用能夠在設計階段預見問題、改進方案并節約成本。

規范與工程實踐要點（以中國規范為例）

• 分級保護：按照建筑物火災危險性與功能劃分防護對象，確定噴頭類型與防護級別；

• 設計面積與同時開啟噴頭數：規范通常規定不同保護級別下的設計面積和假定同時開啟的噴頭數量，作為水力計算依據；

• 噴頭間距與邊距：規范規定噴頭的最大間距、邊界距離以及在障礙物處的布置要求，確保覆蓋；

• 給水與泵站要求：依據設計工況確定系統所需供水量、凈供水壓力和泵的類型，并滿足耐久與冗余要求；

• 檢驗與試驗：系統完工后需進行水壓試驗、功能試驗、流量與壓力校核，確保投入使用前滿足規范；

• 維護管理：定期檢測噴頭狀態、管網是否結垢、閥門功能、自動噴水系統報警聯動功能等，建立臺賬與巡檢制度。

遵循規范并結合實際風險評估是保證系統可靠性的基礎。

工程案例分析（簡要示例）

• 數據中心：數據中心屬電氣設備密集區，對噴淋系統的水損控制與早期抑制有較高要求。常采用快速響應噴頭、局部噴淋與氣體滅火系統聯合保護。噴頭需避開熱通道、通風設備，設計強調早期探測與最小化誤噴。

• 大型倉庫：因貨物堆放高度高、可燃物密集，噴頭分布需考慮堆垛間距與貨架布局。常采用高架?chē)婎^或大口徑噴頭，并依據堆碼高度調整噴頭間距。

• 歷史建筑保護：噴頭布局需兼顧文物保護與建筑外觀，常采用隱蔽噴頭與局部滅火系統，并在設計時盡量減少對原有結構和裝飾的破壞。

• 地鐵與地下空間：防火時間窗口短、人員密集，噴頭布置結合排煙系統設計，以保證有效控制縱向火勢發展并為疏散爭取時間。

這些案例表明，不同功能建筑對自動噴水布置提出差異化要求，必須因地制宜。

未來發展與研究方向

• 智能化與物聯網集成：基于傳感器網絡、智能算法與大數據分析實現更精準的早期火災識別、噴淋控制策略?xún)?yōu)化與遠程運維管理；

• 高效噴淋技術：研究更為高效的噴霧模式（如超細水霧、霧/水混合系統）以在減少用水量的同時提升滅火與冷卻效率，尤其適用于電子設備場所；

• 多系統協同防護：自動噴水系統與氣體滅火、消防隔斷、可控排煙、建筑自動化系統更深度的協同，實現更高效、更低損害的火災響應；

• 優化設計工具與標準化庫：建立更完善的工程數據庫與參數庫（噴頭性能、建筑火源場景等），并結合優化算法提升設計效率；

• 可持續性與節水技術：在滿足滅火要求下探索節水方案與系統回收利用技術，減少消防用水對環境與資源的影響；

• 可靠性與老舊系統改造：針對既有建筑，開發更經濟有效的改造策略與模塊化噴淋解決方案，提高老舊系統的安全性。

自動噴水布置問題是建筑消防工程中的核心設計問題之一，涉及設備選擇、空間布局、水力計算、控制策略、規范遵循與運維管理等諸多方面。合理的噴頭與管網布置不僅能夠在火災初期發揮決定性作用，保護人員生命安全，還能在最大程度上降低財產損失與系統誤動作帶來的不利后果。面對建筑功能日益多樣化和風險情境的復雜化，設計者需在遵循規范的基礎上結合風險評估、仿真分析與工程實踐進行優化設計，并借助智能化與新技術不斷提升系統的可靠性與效率。
