金鼎JDXT-YW-1防爆點型復合感煙感溫火災探測器

一、金鼎JDXT-YW-1防爆點型復合感煙感溫火災探測器概述
金鼎JDXT-YW-1型防爆復合感煙感溫火災探測器是非編碼開關型(繼電器輸出)探測器,可以和國內外任何廠家的火災報警控制器配套使用。
當現場煙霧濃度超過設定的閾值或現場溫度達到設定值時,探測器指示燈常亮,向控制器發出報警信號。只有在系統復位或短暫掉電且又重新上電后,指示燈才恢復閃爍(巡檢)狀態。
二、金鼎JDXT-YW-1點型復合感煙感溫火災探測器特點
金鼎JDXT-YW-1探測器感煙部分采用新型的散射技術及進口光電器件,提高了傳感器的可靠性、穩定性和一致性,并采用獨特的迷宮設計,防蟲、防塵、抗外界光線干擾性能良好。
金鼎JDXT-YW-1探測器感溫部分是利用熱敏元件對溫度的敏感性來檢測環境溫度,特別適用于發生火災時胡劇烈溫升的場所,結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。
金鼎JDXT-YW-1探測器已配接了JDAS型安全柵。安全柵采用電阻性、晶體管雙重化電子開關電路,啟控速度快,并可自動復原。
三、金鼎JDXT-YW-1復合感煙感溫火災探測器技術參數
型號 JDXT-YW-1
防爆形式 本安-隔爆復合型
防爆標志 Ex dbⅡCT6 Gb,Ex ib ?ⅢCT80℃ Db
環境溫度 -10℃~+55℃
相對濕度 ≤95%(不凝露)
大氣壓力 80~110KPa
工作電壓 DC24V±4V
靜態電流 ≤120uA
報警電流 10mA≤I≤30mA
響應閾值 0.10dB/m~0.27dB/m
報警溫度 60℃
報警復位 瞬間斷電
上電時間 ≤10s
最高風速 7.6m/s(1500fpm)
報警確認燈 紅色,正常監視時周期性閃亮,報警時常亮
安全柵參數 Ui=28VDC;Ii=60mA
保護面積 當空間高度為6m~12m,一個探測器的保護面積,對一般保護現場而言為80m??臻g高度為6m以下時,保護面積為60m
外形尺寸 170×120×93mm
安裝尺寸 104mm
四、金鼎JDXT-YW-1復合感煙感溫火災探測器安裝與布線
1、安裝方法

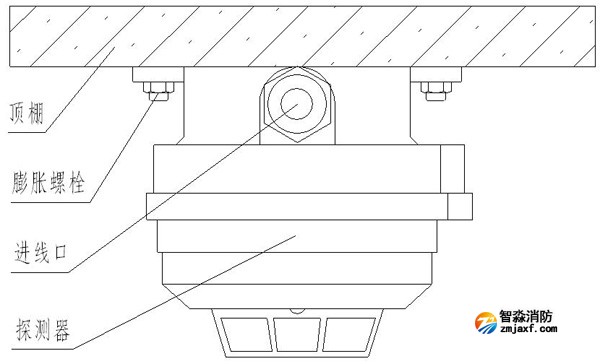

根據現場情況,用M6膨脹螺釘通過探測器固定爪,將防爆外殼固定在頂棚上。電纜的引入裝置采用壓封膠圈結構,電纜外徑約為8mm,電纜的防爆進線口為M22×1.5內螺紋。探測器安裝示意圖如圖所示。

2、接線:
松開探測器外殼固定螺釘,打開隔爆腔,將試驗用線去掉,用直徑約為8mm的電纜作為系統用線。
將DC24V電源線從一側進線口串入,接在線路板的輸入端子D上(無極性);K為常開無源觸點,B為常閉無源觸點。見接線圖。

B、G為常閉觸點;G、K為常開觸點;D、D為DC24V電源(無極性)
電纜選用:+24V/GND宜選用截面積S≥1.5mm2通用電纜
輸出無源觸點開關量根據需要自定
電纜引入:ⅡB級采用封口螺帽壓緊密封圈結構,ⅡC級采用密封填料函結構
