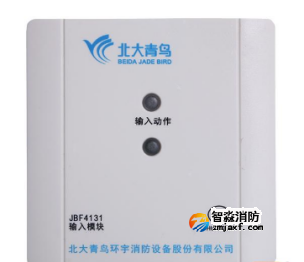

一、 JBF4131、JBF4132輸入模塊

1.1登記問題

　　故障現象：登記不上線

　　處理方法：

　　1、可能是編碼問題，用編碼器測試。

　　2、可能是沒壓電阻，或壓的電阻遠遠大于10KΩ。

　　3、外線接觸不良，檢查線路有沒有問題。

二、JBF-4141、JBF4142輸入輸出模塊

2.1 JBF4141模塊地址報揚聲器故障

　　故障現象：JBF4141模塊地址報揚聲器故障。

　　處理方法：經查現場使用JBF4141模塊通過繼電器帶載揚聲器，JBF4141模塊連接自反饋，模塊啟動后報出揚聲器故障，取消模塊自反饋后故障恢復。

2.2 JBF4141模塊常開端子處于閉合故障

　　故障現象：

　　1、拆箱打開后，模塊的常開端子就是閉合的。

　　2、現場安裝使用后，模塊在沒有動作的情況下，端子閉合。

　　處理方法：

　　1、使用編碼器進行編讀碼操作。

　　2、將主機端24V輸出線路斷開，只連接回路線，開機通電。

　　注：現場已經安裝的模塊出現常開點自動閉合的情況，可能是由于受到強烈的外力所致（震動或高空跌落）。

2.3 JBF4141模塊接線都正常模塊報故障

　　故障現象：JBF4141模塊接線都正常模塊報故障。

　　處理方法：檢查模塊是否打開了輸出檢測功能，但是并未按要求在輸出端配接二極管及10K電阻。

2.4 JBF4142輸入輸出模塊輸出燈常亮，主機未接收到聯動信息

　　故障現象：JBF4142輸入輸出模塊輸出燈常亮，主機未接收到聯動信息（注冊地址，回路狀態正常）。

　　處理方法：排除模塊自身問題，測量1、3端子24V正負接反，更改之后正常。

2.5 JBF4141/4142模塊登記不上

　　故障現象：輸入輸出模塊登記不上

　　處理方法：多見于模塊接線問題，首先檢查模塊接線，24V正負是否接反、電壓是否正常，信號線是否電壓正常，1和2、6和7短接片是否被摘下或松動，9和10端子是否忘記增加電阻。如以上都沒有問題，更換模塊測試。

2.6 JBF4141模塊信號瀏覽正常，登記正常，不報故障，無法啟動

　　故障現象：JBF4141模塊信號瀏覽正常，登記正常，不報故障，無法啟動。

　　處理方法：經檢查發現線路阻值、電壓均正常，故障原因是2端子螺絲松動，導致2端子短接片未正常連接，重新擰緊螺絲后正常。

2.7 JBF5141輸入輸出模塊編碼正常，讀碼始終為2號

　　故障現象：使用JBF6481編碼器11SF火災自動報警系統協議進行編碼，無論編多少號讀出來的地址均為2號。

　　處理方法：使用導線短接4、5信號線端子進行模塊靜電放電后，編碼讀碼正常。

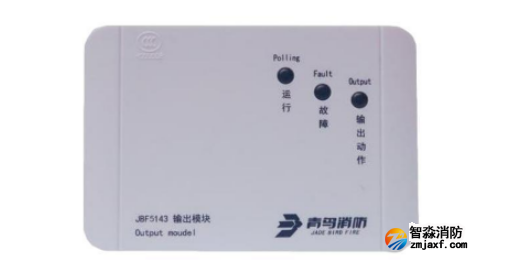

三、JBF4143、JBF4143A、JBF5143輸出模塊

3.1 JBF4143啟動后報地址故障

　　故障現象：JBF4143啟動后報地址故障，線路電壓正常

　　處理方法：經查未使用帶電容的專用消防廣播音箱，在JBF4143輸出端某一個端子上串接105獨石電容后問題解決。

3.2 JBF4143A廣播模塊在控制器進行登記操作會報出類型故障

　　故障現象：JBF4143A廣播模塊在11SF控制器進行登記操作會報出類型故障

　　處理方法：升級最新版本即可解決（該版本4143A可以被登記為緊急廣播類型和總線廣播類型，回路空載自動登記，清除登記信息后，再重新自動登記后正常）。

3.3 JBF5143登記后報出“類型故障”錯誤

　　故障現象：JBF5143模塊配接標配主機（顯示板：191112、回路板：190809）使用時，手動登記為：“輸入輸出模塊”、“總線廣播”、“緊急廣播”這幾種類型時均會報出“類型故障”錯誤

　　處理方法：自動登記或手動登記為“廣播”

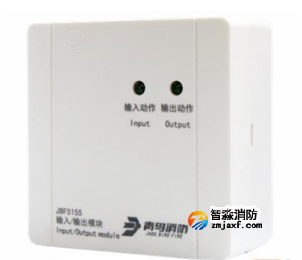

四、JBF5155輸入輸出模塊

4.1多線模塊正常停止后反饋燈無法熄滅

　　故障現象：手動啟動多線盤的某一路后JBF5155模塊能夠正常啟動并反饋，按下該路停止鍵后模塊能夠正常停止，但該路專線盤反饋燈不能熄滅，需主機復位后才能熄滅

　　處理方法：判斷測量受控設備繼電器線圈阻值是否正常（300Ω-5KΩ），不在要求阻抗內可在模塊啟動端（9、GND）兩端并接3K電阻。

4.2模塊啟停正常，無法收到反饋

　　故障現象：模塊啟動、停止功能正常，但不能將反饋報至主機專線盤，JBF5155模塊反饋燈能夠點亮，但主機收不到該路反饋信息

　　處理方法：模塊在SL+/-接反的情況，會導致模塊上R8（200Ω）電阻直接燒壞，需要更換5155模塊。

4.3 JBF-155F多線切換接口盒

　　注意事項：信號線和電源線不要接反了，均有極性。應答端需要配接510歐電阻。

4.4現場風機直啟5155模塊接線正常，測試無輸出

　　故障現象：現場風機直啟5155模塊接線正常，測試無輸出

　　處理方法：現場將多線故障檢測功能設置外置消防泵1，重新設置后正常。

五、JBF4171總線隔離模塊

5.1注意事項

　　故障現象：JBF4171隔離模塊注意事項

　　處理方法：

　　1、注意進線端和出線端不能接反了，每個模塊后面可帶32個總線設備。

　　2、采用環形布線時，注意第一個隔離模塊和最后一個隔離模塊要極性相同。

　　3、測量線路阻值時，一定要從隔離器出線端測量。

六、JBF5146輸入輸出模塊頻繁報反饋、反饋撤銷

　　故障現象：反饋JBF5146輸入輸出模塊頻繁報反饋、反饋撤銷，項目中共有70多只全部是該現象，反饋后幾秒鐘會撤銷，之后會再次報反饋。

　　處理方法：通過搭建環境測試已確定原因，控制器僅將顯示盤升級為支持JBF5146快速充電的版本，回路板不升級就會出現該問題，升級后現場恢復正常。

七、JBF4137中繼模塊帶載外購火焰探測器報故障

　　故障現象：JBF4137中繼模塊帶載外購火焰探測器，運行一段時間后報出模塊故障。

　　處理方法：JBF4137帶載能力15mA以下，實測如果外購火焰探測器監視或報警電流大于JBF4137帶載能力會造成JBF4137中繼模塊過載，可按實際情況選用JBF4137A中繼模塊。

八、 VCM3265A CAN中繼模塊

　　故障現象：VCM3265A CAN中繼模塊注意事項

　　處理方法：

　　1、兩種功能（1）一種是延長通訊距離，（2）一種是電氣隔離保護。

　　2、本身需要24V電源，可延長通訊距離1000米。

　　3、配接120Ω的終端電阻。
