松江HJ-1825輸入/輸出模塊



一、松江HJ-1825輸入/輸出模塊概述:
HJ-1825輸入/輸出模塊(以下簡稱模塊),主要用于連接需要火災報警控制器控制的消防聯動設備,如警鈴、聲光報警器、閥、口、電梯、廣播切換等,并可接收設備的動作回答信號。
二、松江HJ-1825輸入/輸出模塊特點:
1.地址編碼可由電子編碼器事先寫入,也可由控制器直接更改,工程調試簡便可靠。
2.輸出繼電器提供二常開二常閉轉換觸點,觸點容量AC250V/3A,DC24V/5A,模塊接收無源常開反饋信號

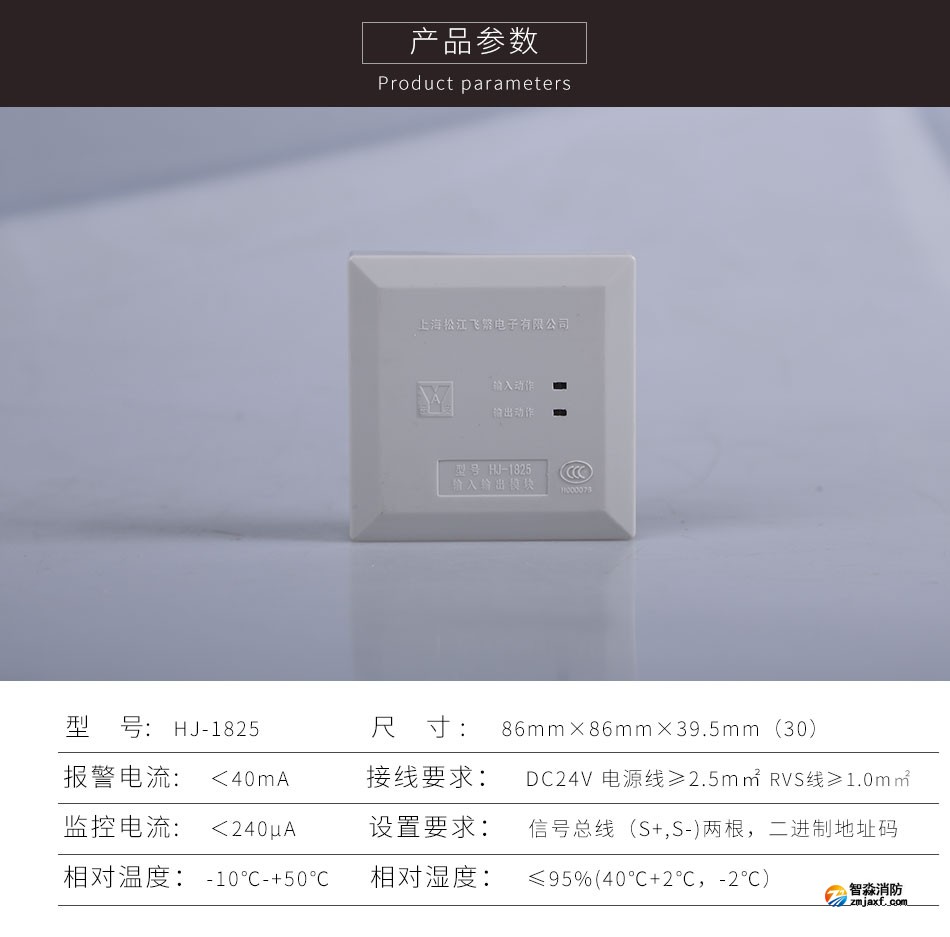

三、松江HJ-1825輸入/輸出模塊技術特性:
1.監控電流:<240μA
2.報警電流:<40mA
3.接線要求:RVS線≥1.0mm2 DC24V 電源線≥2.5mm2
4.使用環境:溫度-10℃~+50℃ 相對濕度≤95%(40℃ +2℃,-2℃)
5.外形尺寸及顏色:86×86×39.5(30) 象牙白色
6.設置要求:信號總線(s+,s-)二根,二進制地址碼;電源總線(DC24V)二根。與控制對象間的控制線、反饋線根據具體情況而定。
四、松江HJ-1825輸入/輸出模塊結構特征與工作原理:

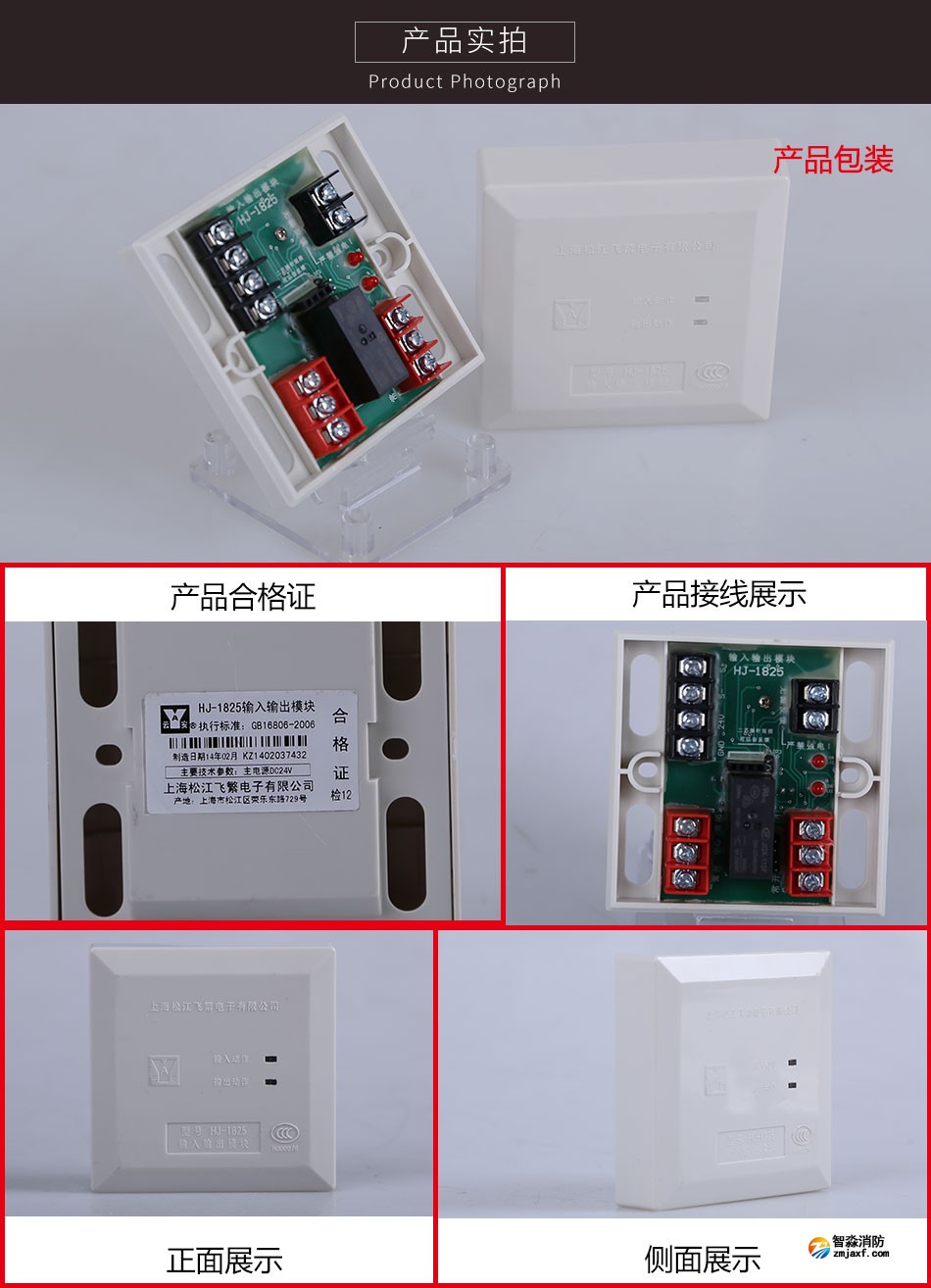

1.HJ-1825模塊外形實體圖如圖1所示。

2.工作原理
模塊內嵌微處理器,微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制。模塊接收到火災報警控制器的啟動命令后,吸合輸出繼電器,并點亮指示燈。模塊接收到設備傳來的回答信號后,將該信息傳到火災報警控制器。

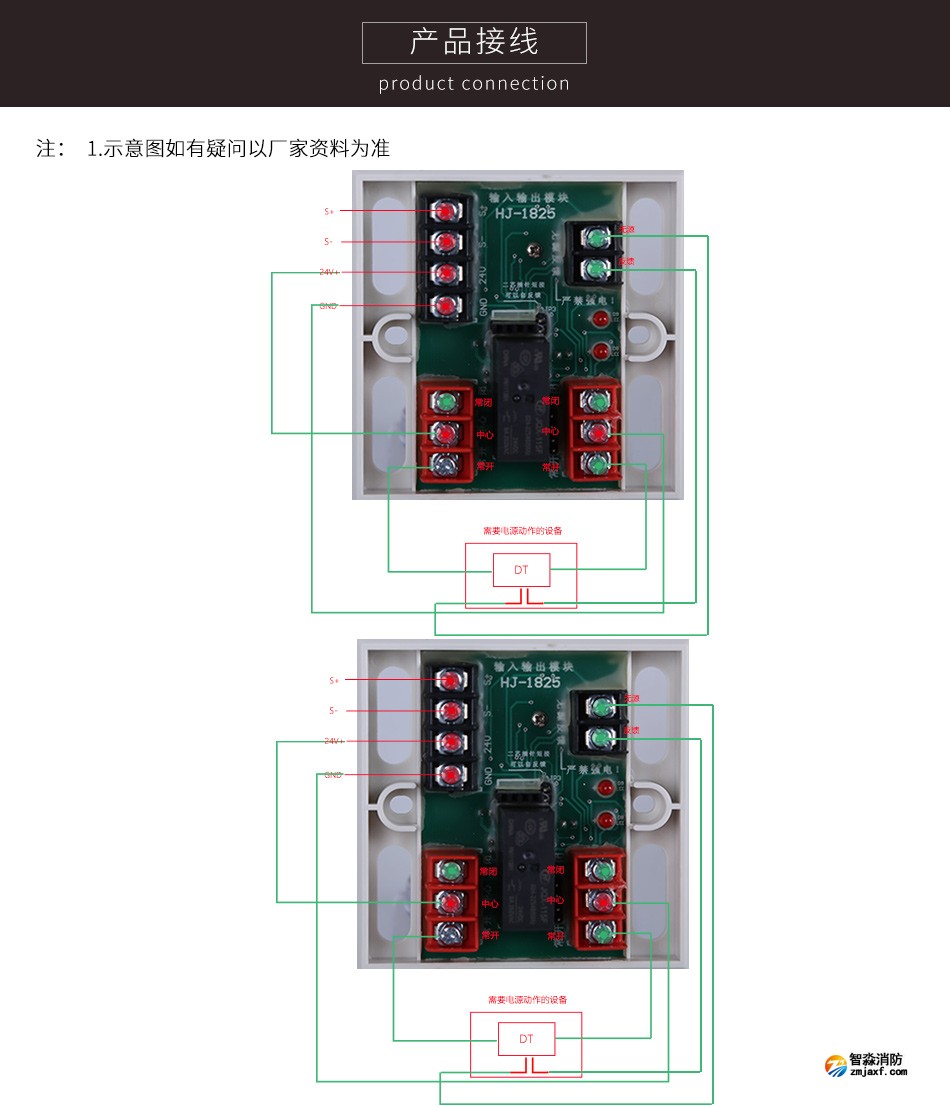

其中:
S+、S-:與控制器信號二總線連接的端子
+24V、GND:DC24V輸入端子
無源反饋:與設備的無源常開觸點(設備動作閉合報警型)連接
常開 中心:常開輸出端子
常閉 中心:常閉輸出端子
五、松江HJ-1825輸入/輸出模塊安裝與布線:
1.安裝前應首先檢查外殼是否完好無損,標識是否齊全。
2.模塊采用明裝方式,底殼與模塊間采用插接式結構安裝,安裝時只需拔下模塊,從底殼的進線孔中穿入電纜并接在相應的端子上,再插好模塊即可安裝好模塊。
3.模塊采用線管預埋安裝,將底盒安裝在86H50型預埋盒上,安裝孔距為60mm.
4.布線方式:信號二總線宜選用截面積≥1.0mm2的RVS雙絞線,穿金屬管或阻燃管敷設;24V電源線采用阻燃BV線,截面積≥1.5mm2;無源采用阻燃BV線,截面積≥1.0mm2;控制采用阻燃BV線,截面積≥1.0mm2。
