泰和安TX3301火災聲光警報器安裝接線圖
一、安裝與布線
警告：安裝設備之前，請切斷回路的電源并確認底殼已安裝牢靠。
安裝位置應注意防雨防潮，避免陽光直射。
1、安裝前應首先檢查外殼是否完好無損，標識是否齊全。

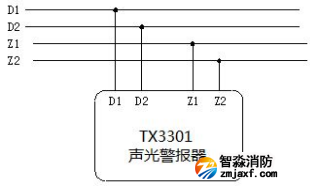

2、聲光警報器端子示意圖如圖所示。接線說明如下：
D1，D2：DC24V電源輸入端子（無極性）。
Z1，Z2：總線輸入端，無極性，用于連接控制器的報警聯動總線。
3、布線要求：總線(BUS)采用RVS-2×1.0 mm2 或1.5mm2線；DC24V電源線采用BV-2×1.5 mm2 或2.5mm2線。
二、使用及操作
編碼操作：可利用本公司生產的手持電子編碼器進行現場編碼，編碼時將編碼器與總線端子連接，輸入聲光警報器的地址編碼（1～242），按下“寫碼”鍵即可。編碼器具體使用參見編碼器使用說明。
三、應用方法
聲光警報器在火災報警系統中的應用方法如下圖所示：
