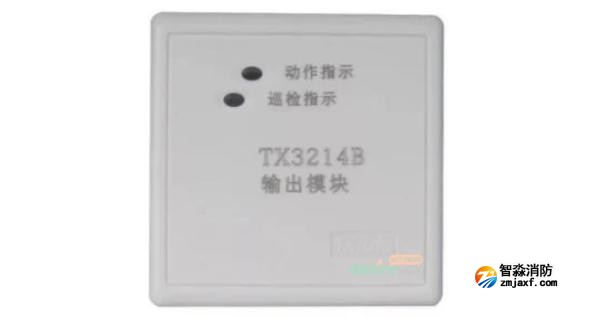

TX3214B輸出模塊用于總線制消防廣播系統中消防廣播間的切換控制，也就是泰和安的消防廣播模塊。模塊接收到火災報警控制器的啟動命令后，吸合繼電器，現場音箱切換到消防廣播（事故廣播），并點亮指示燈，表明切換成功。當模塊工作于檢線模式且無音樂廣播輸入時，可檢測音箱的斷路故障和短路故障。

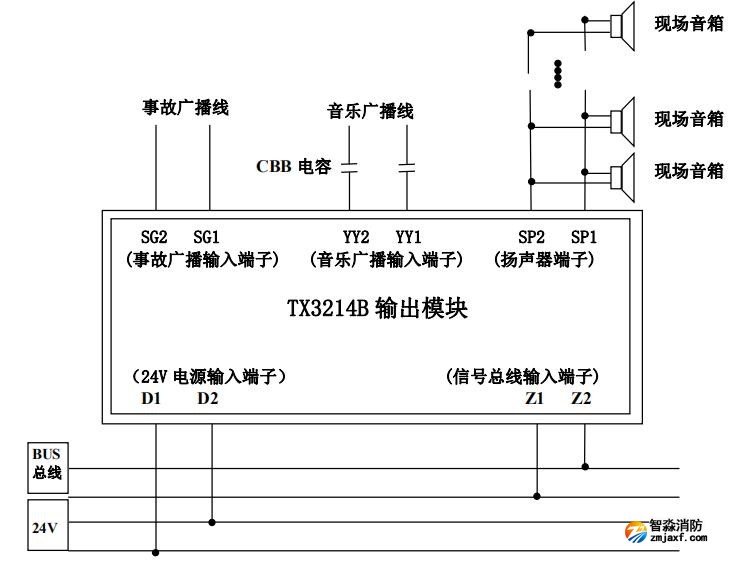

TX3214B輸出模塊接線圖：
TX3214B輸出模塊接線端子說明：
D1 D2：24V電源輸入端子，無極性。
Z1 Z2：信號總線輸入端子，無極性。
SG1 SG2：事故廣播輸入端子。
YY+YY-：音樂廣播輸入端子。
SP1 SP2：與揚聲器連接的輸出端子。
注意事項：
音樂廣播輸入端子需要接CBB電容，建議耐壓450V，容量4.7uF。
