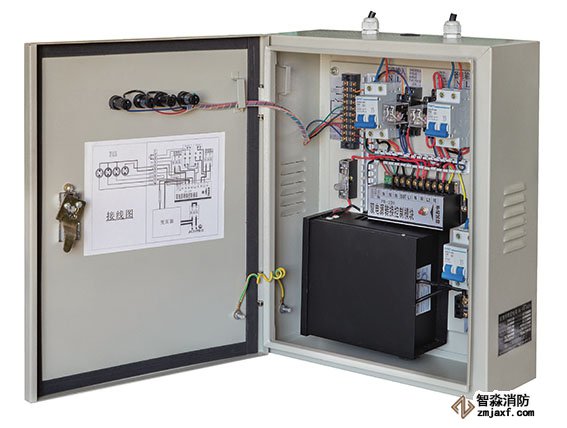

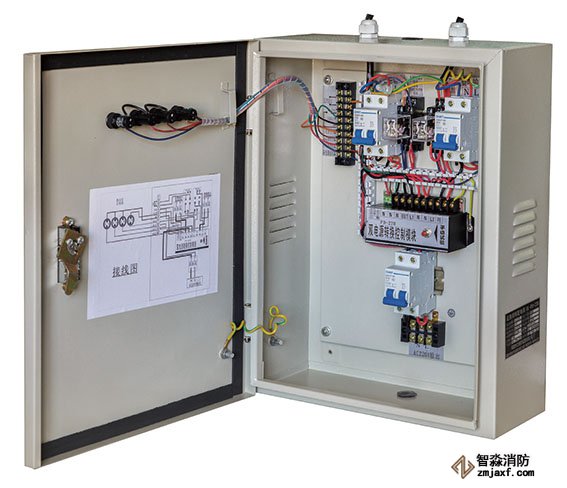

什么是消防器材配電箱? 所有消防器材用電的總的一個電路分配箱。

　　一、消防器材配電箱的工作原理

　　消防器材配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。

　　正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐?。故障或不正常運行時借助保護電器切斷電路或報警。

　　借測量?jī)x表可顯示運行中的消防器材各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。

　　二、消防器材配電箱的用途

　　便于管理，當發生電路故障時有利于檢修。 消防器材配電箱和消防器材配電柜配電盤配電憑等，是集中安裝開關、儀表等設備的成套裝置。

　　常用的消防器材配電箱有木制和鐵板制兩種，現在哪兒的用電量都挺大的，所以還是鐵的用的比較多。

　　消防器材配電箱的用途：當然是方便停、送電，起到計量和判斷停、送電的作用。

　　三、消防器材配電箱的分類

　　按結構特征和用途分類

　　(1)固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦用消防器材，作變電室集中供電用。

　　(2)防護式(即封閉式)開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜(即控制臺)，面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。

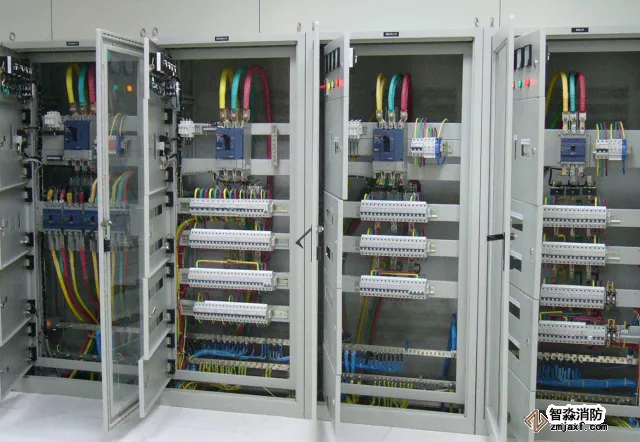

　　(3)抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。

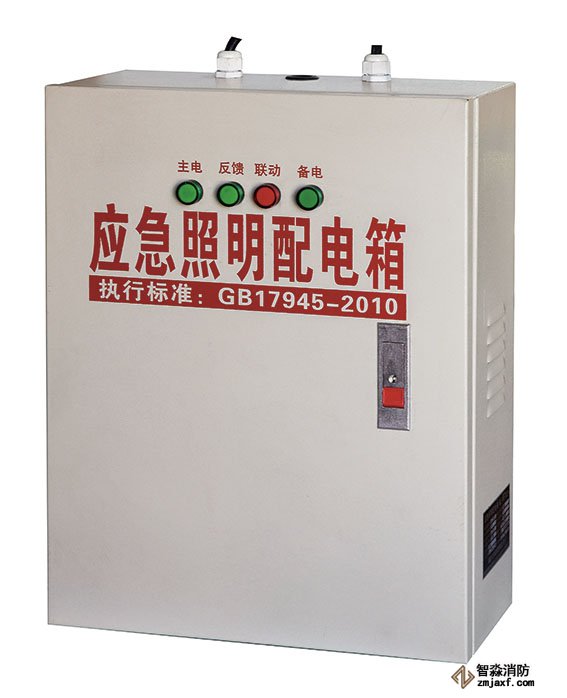

　　(4)動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。

　　四、消防器材配電箱各類符號標注

　　根據圖紙《消防器材配電箱系統圖》中標注

　　NPX630/3P 400A中:NPX630是斷電器的型號，3P是三極，400A指最大斷路電流為400A。

　　NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3消防器材配電箱：

　　NPX160是斷電器的型號。

　　3P指三極，額定頻率為50Hz,額定絕緣電壓為690V，脫扣器電流40-160A。

　　WL1：指回路1。后面還有回路2等。

　　YJV:銅芯交聯聚乙烯電纜。

　　NHYJV:耐火銅芯交聯聚乙烯電纜。

　　4*70+1*35：指4根線芯截面70mm2加一根線芯截面35的中性線芯。

　　SC80:指穿直徑為80的焊接鋼管(俗稱黑鐵管)。

　　FC:指暗敷在地面內。

　　C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明：

　　C65N為斷電器型號。

　　C10/1P：斷電器最大斷路電流為10A，極數為一極。

　　BV:銅芯聚氯乙烯絕緣電纜。

　　3*2.5：3根線芯截面面積4mm2的。

　　SC15:穿直徑15mm的鋼管。

　　CC:暗敷設在屋面或頂板內。

　　C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空調插座：

　　回路5中，斷電器型號為C65N，最大斷路電流為16A，采用4根線芯截面4mm2的銅芯聚氯乙烯絕緣電纜，穿直接20mm的鋼管，暗敷設在地面內、墻內。

　　五、消防器材配電箱的各種敷設方式

　　AB-沿或跨梁(屋架)敷設

　　BC-暗敷設在梁內

　　AC-沿或跨柱敷設

　　CLC-暗敷設在柱內

　　WS-沿墻面敷設

　　WC-暗敷設在墻內

　　CE-沿天棚或頂板面敷設

　　CC-暗敷設在屋面或頂板內

　　SCE-吊頂內敷設

　　FC-地板或地面下敷設

　　SC-穿焊接鋼管敷設

　　MT-穿電線管敷設

　　PC-穿硬塑料管敷設

　　FPC-穿阻燃半硬聚氯乙烯管敷設

　　CT-電纜橋架敷設

　　MR-金屬線槽敷設

　　M-用鋼索敷設

　　KPC-穿聚氯乙烯塑料波紋電線管敷設

　　CP-穿金屬軟管敷設

　　DB-直接埋設

　　TC-電纜溝敷設

　　CE-混凝土排管敷設


　　脫扣方式

　　MA-磁脫扣

　　TM-熱磁脫扣

　　MIC-電子脫扣


　　分?jǐn)嗄芰?/p>

　　分?jǐn)嗄芰Ψ?個等級：

　　F:36KA

　　N:50KA

　　H:70KA

　　S:100KA

　　L:150KA
