水錘消除止回閥、水錘消除器、囊式氣壓水罐的區別及應用？

根據《消防給水及消火栓系統技術規范》 GB50974-2014>8.3.3 消防水泵出水管上的止回閥宜采用水錘消除止回閥，當消防水泵供水高度超過24m時，應采用水錘消除器。當消防水泵出水管上設有囊式氣壓水罐時，可不設水錘消除設施。

那么消除止回閥、水錘消除器、囊式氣壓水罐這三種應對水錘的消防設備在系統中如何工作，原理和區別是什么？此篇以此為探討！

一、水錘消除止回閥（核心：緩閉止回，消除水錘）

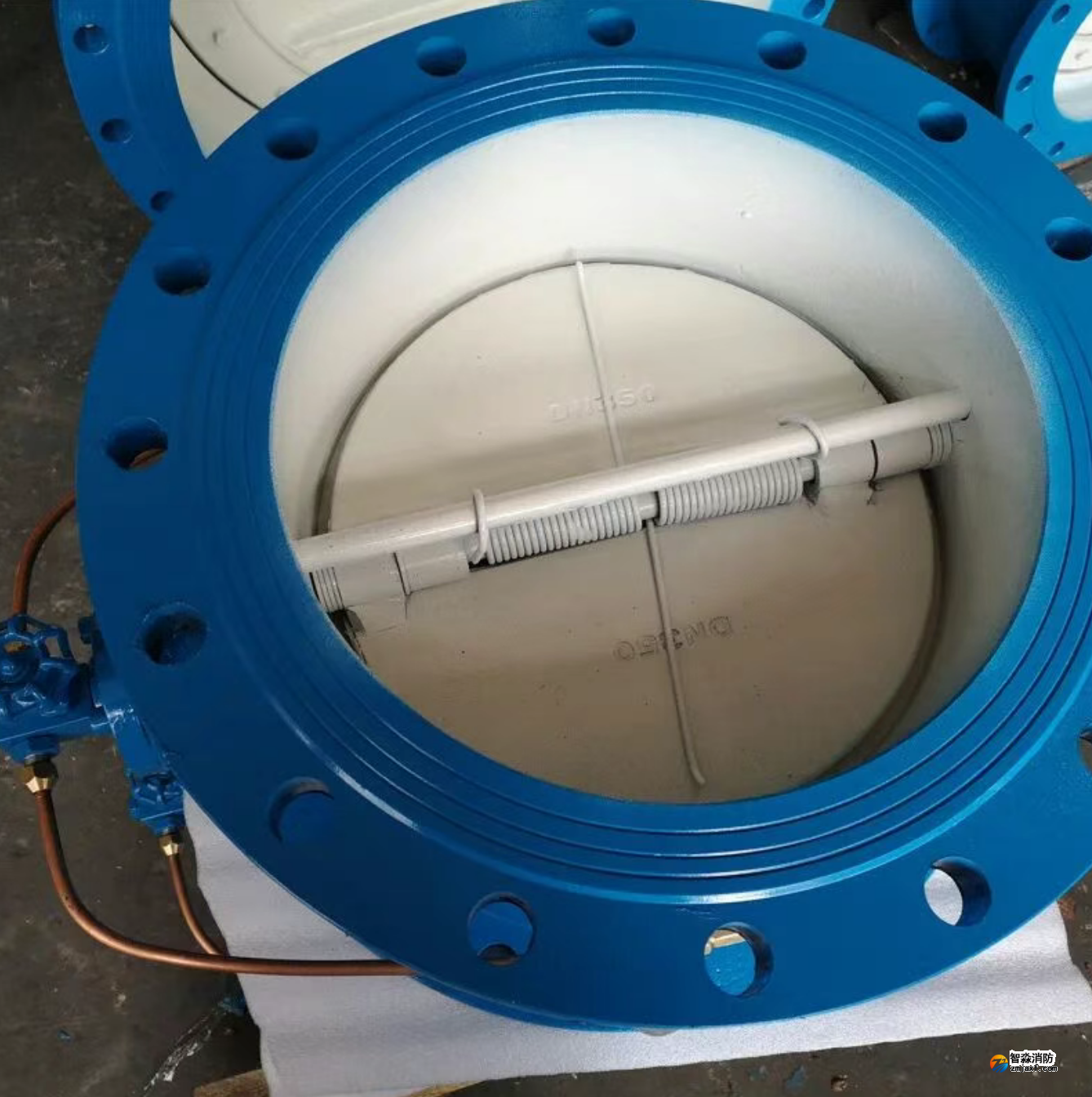

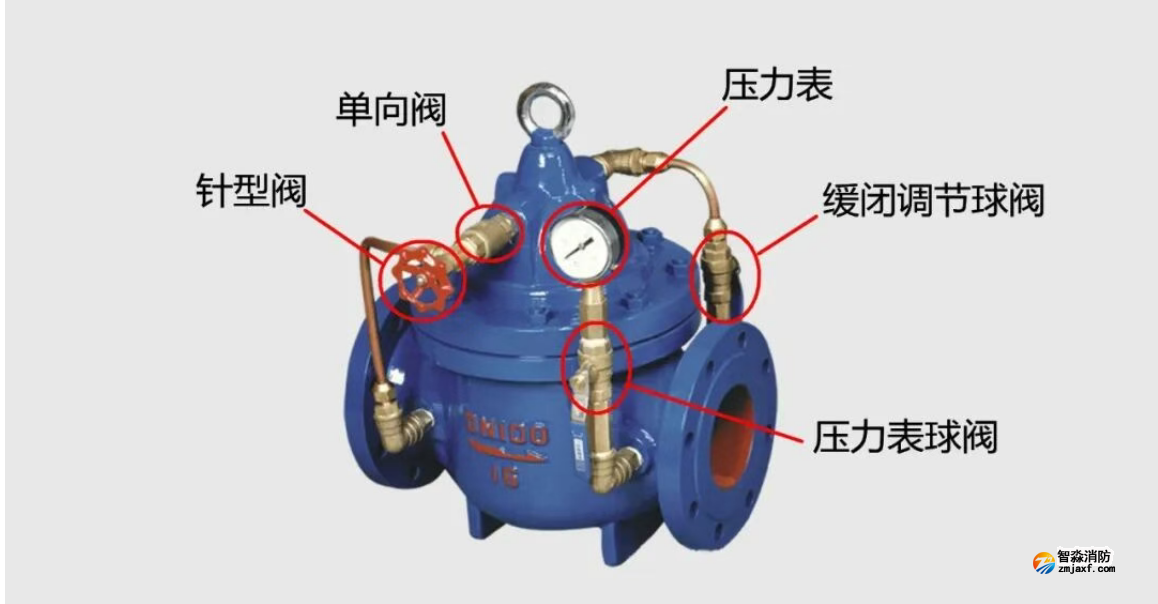

這里主要指 “緩閉式止回閥” （如緩閉消聲止回閥、液控止回閥），它是普通止回閥的升級版。

核心目標：防止介質倒流的同時，避免因閥門瞬間關閉而產生的水錘。

工作原理：

水泵啟動/正常供水時：水流推動閥瓣（閥板）開啟，與普通止回閥無異，阻力很小。

水泵突然停止時（關鍵階段）：水流失去動力開始倒流。此時，緩閉機構開始工作。其關閉過程通常分為兩階段：

快關階段（大角度）：在倒流初始，閥瓣在彈簧或自重作用下快速關閉一個較大角度（如70°-80°）。這有效阻止了大部分水的倒流，防止水泵倒轉。

緩閉階段（小角度）：剩余的閥瓣關閉角度（如最后的20°-30°）由液壓阻尼器或油壓控制系統緩慢關閉。這個過程可能持續數秒到十數秒。

原理核心：通過延長關閉時間，使管道內水流速度平緩地降為零，從而避免了由“動量突變”（mv→0）引起的劇烈壓力沖擊（水錘）。它像一個經驗豐富的司機，不是猛踩剎車，而是點剎慢慢停穩。

簡單比喻：普通止回閥是“砰”一聲猛地關上門；緩閉止回閥是先把門關到只剩一條縫，再慢慢合攏。

二、水錘消除器（核心：瞬時吸納，釋放沖擊）

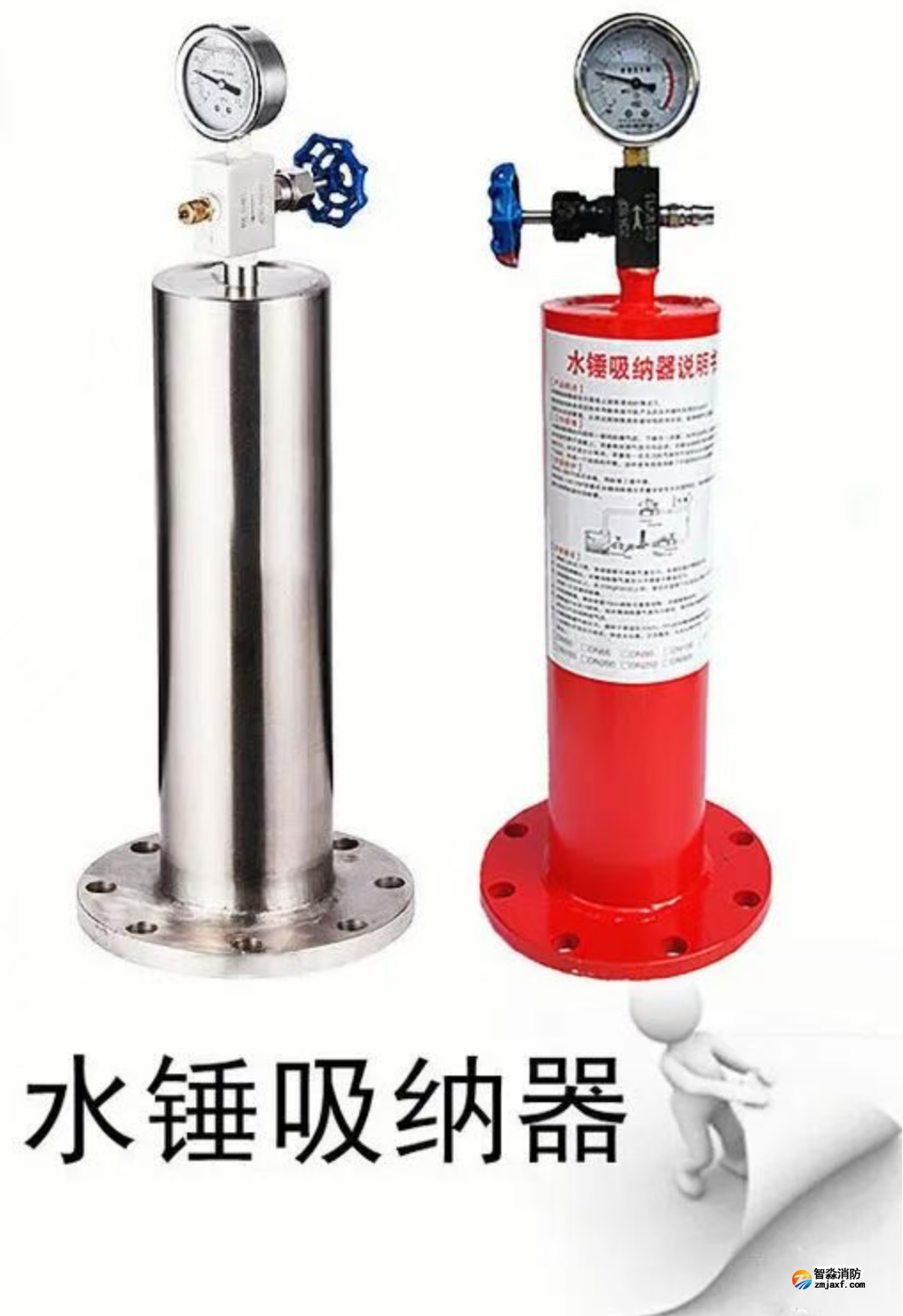

也叫水錘吸納器、泄壓錘，是專門用來“吃掉”水錘能量的設備。前面一期文章也有介紹，詳見——活塞式吸納器和膠膽式吸納器的原理、區別和應用？

核心目標：直接吸收并釋放已經產生的水錘高壓沖擊波。

工作原理：

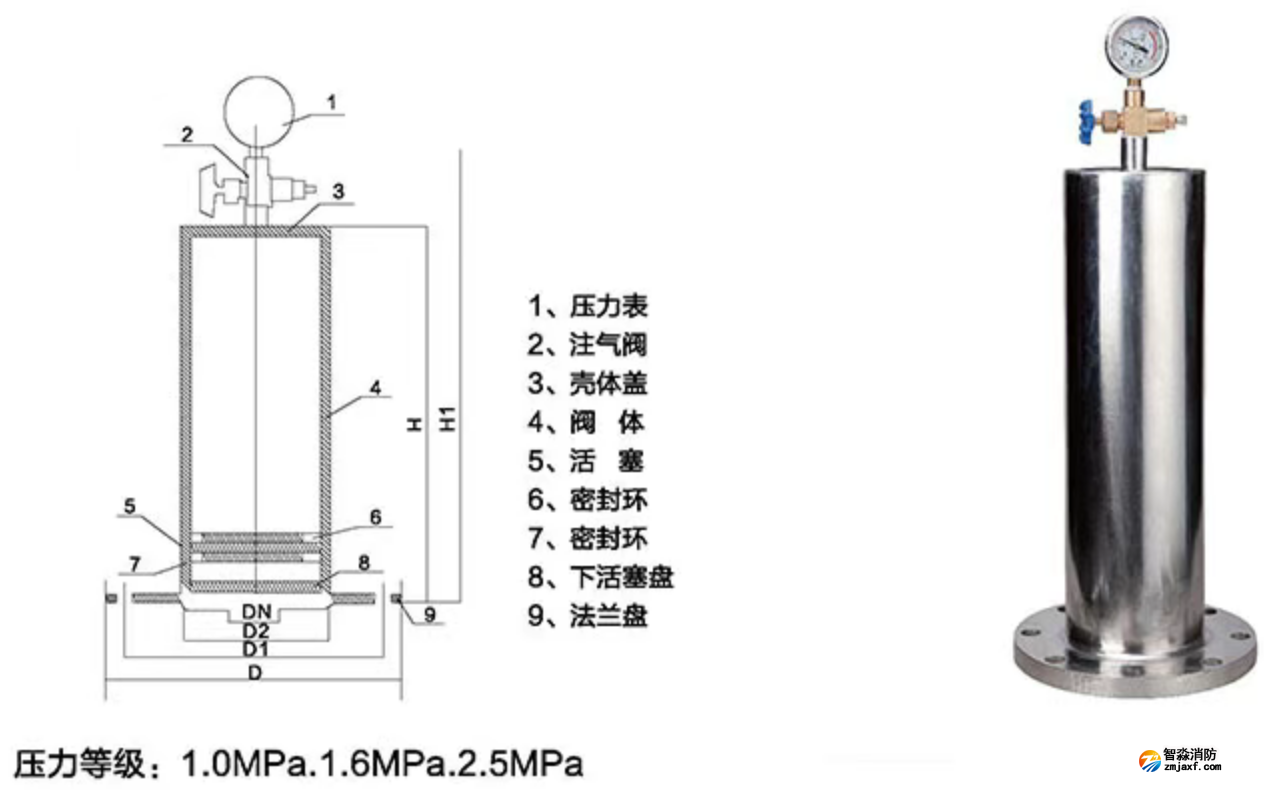

其內部通常有一個密閉氣腔（充滿氮氣等惰性氣體）和一個可活動的活塞（或橡膠隔膜/氣囊）。

正常壓力時：系統水壓與氣腔氣壓平衡，活塞位置穩定。

水錘發生時：管道內瞬間產生的高壓沖擊波（壓力峰值）作用在活塞上。這個壓力大于氣腔氣壓，推動活塞向內運動，壓縮氣腔內的氣體。

能量轉化：水錘的動能和壓力能，通過壓縮氣體，轉化為氣體的勢能（內能） 儲存起來。

壓力釋放：當沖擊波過去，管道壓力下降時，被壓縮的氣體膨脹，將活塞推回，把儲存的能量緩慢釋放回系統，使壓力平穩恢復。

原理核心：就像一個為管道系統特制的“減震器”或“安全氣囊”。當猛烈撞擊（水錘）來臨時，它通過自身的形變（氣體壓縮）吸收沖擊，保護主體結構（管道和設備）。

簡單比喻：汽車上的減震彈簧。遇到顛簸（水錘），彈簧被壓縮吸收沖擊，然后再緩慢回彈，讓車身保持平穩。

三、囊式氣壓水罐（核心：儲能緩沖，動態平衡）

核心目標：儲存能量、緩沖壓力波動、調節水量。消除水錘是其重要功能之一，但不是唯一功能。

工作原理：

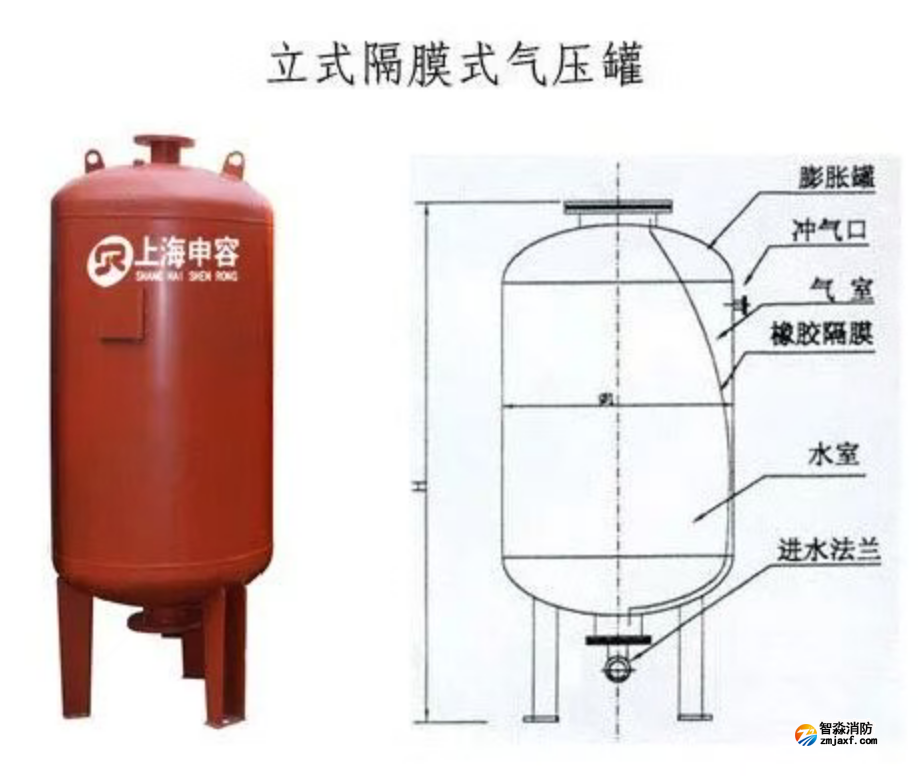

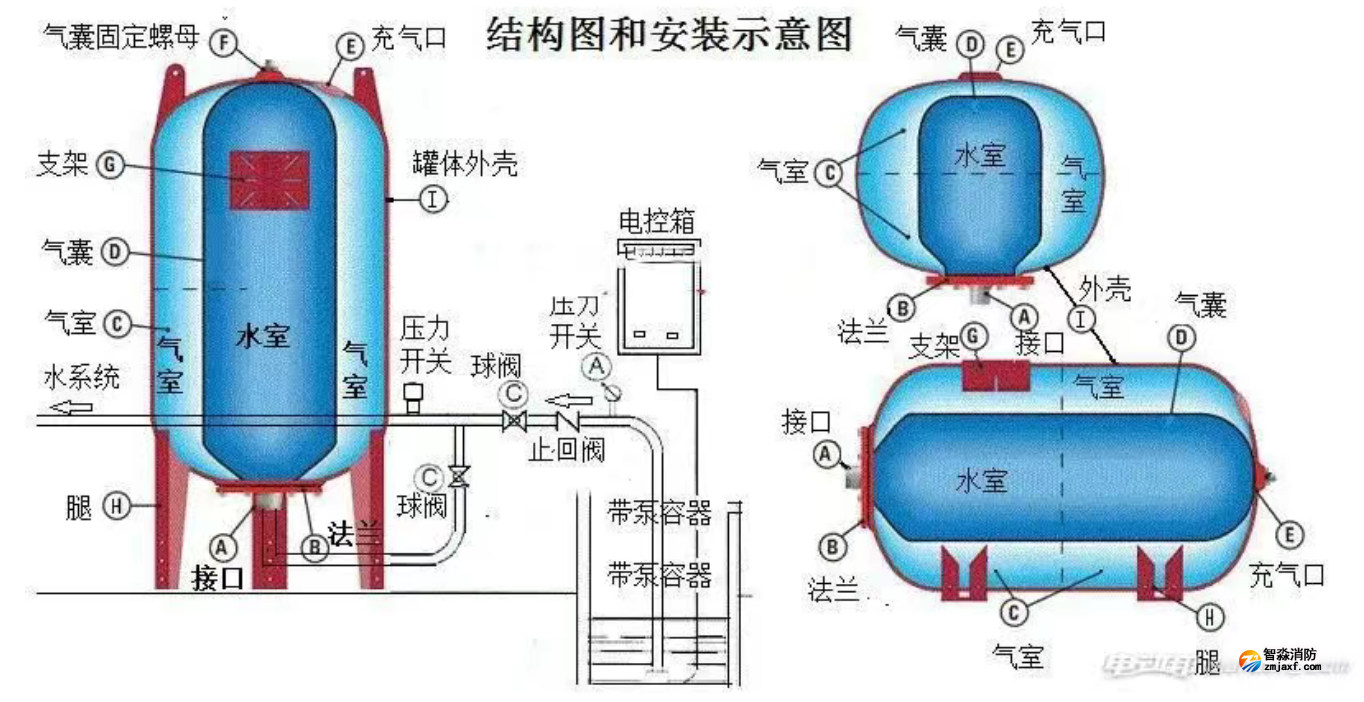

結構：鋼制罐體內部分為兩個腔室，中間由橡膠氣囊（隔膜） 完全隔開。氣囊內預充有一定壓力的惰性氣體（如氮氣），氣囊外與罐壁之間充滿系統水。

工作過程（動態平衡）：

當系統壓力升高時（例如水泵啟動或受水錘沖擊）：系統水被壓入罐內，壓縮氣囊，使氣囊內的氣體體積變小、壓力升高。這個過程中，多余的水被儲存，壓力的峰值被緩沖。

當系統壓力降低時（例如水泵停止或用戶用水）：氣囊內被壓縮的氣體膨脹，將罐內儲存的水壓回系統，補充流量，穩定壓力，防止壓力驟降。

原理核心：利用氣體的可壓縮性來創造一個“彈性水庫”。它不僅能吸收水錘的瞬態高壓，更能持續地平抑整個系統的壓力波動，并為系統提供少量的調節容積。在消防系統中，它主要用作穩壓罐，維持管道常高壓。

簡單比喻：一個巨大的“壓力海綿”。壓力大了就吸收一部分水和能量（壓縮）；壓力小了就釋放一部分（回彈），始終保持系統“濕潤”且壓力平穩。

原理總結對比

在消防和給排水系統中，消除止回閥、水錘消除器和囊式氣壓水罐是應對水錘效應的關鍵設備。下面這個表格匯總了它們的核心區別：

如何選擇與搭配使用

了解它們的不同后，關鍵在于如何根據規范和實際需求進行選擇和組合：

遵循規范要求：根據國家規范《消防給水及消火栓系統技術規范》(GB50974-2014)，消防水泵出水管上的止回閥宜采用水錘消除止回閥（如緩閉式止回閥）。當消防水泵的供水高度超過24米時，應設置水錘消除器。這是一個明確的硬性規定。

理解替代關系：規范同時指出，當消防水泵出水管上設有囊式氣壓水罐時，可以不設水錘消除設施（指水錘消除器）。這是因為囊式氣壓罐本身已能有效吸收水錘壓力波。但請注意，這通常指的是設置在泵房內的穩壓氣壓罐，其水錘吸收能力需經校核確認。

避免功能重復：水錘消除止回閥與水錘消除器不必同時設置。選擇時應基于系統具體工況（如供水高度、管道長度、流速）和經濟性進行決策。

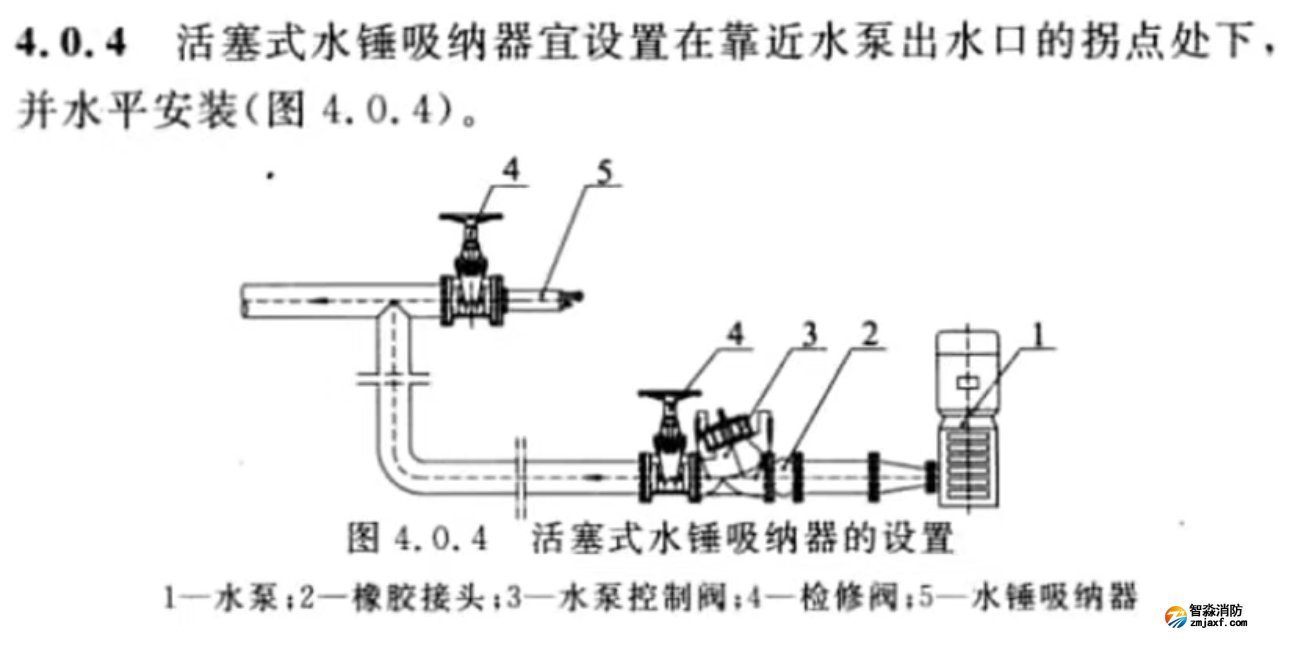

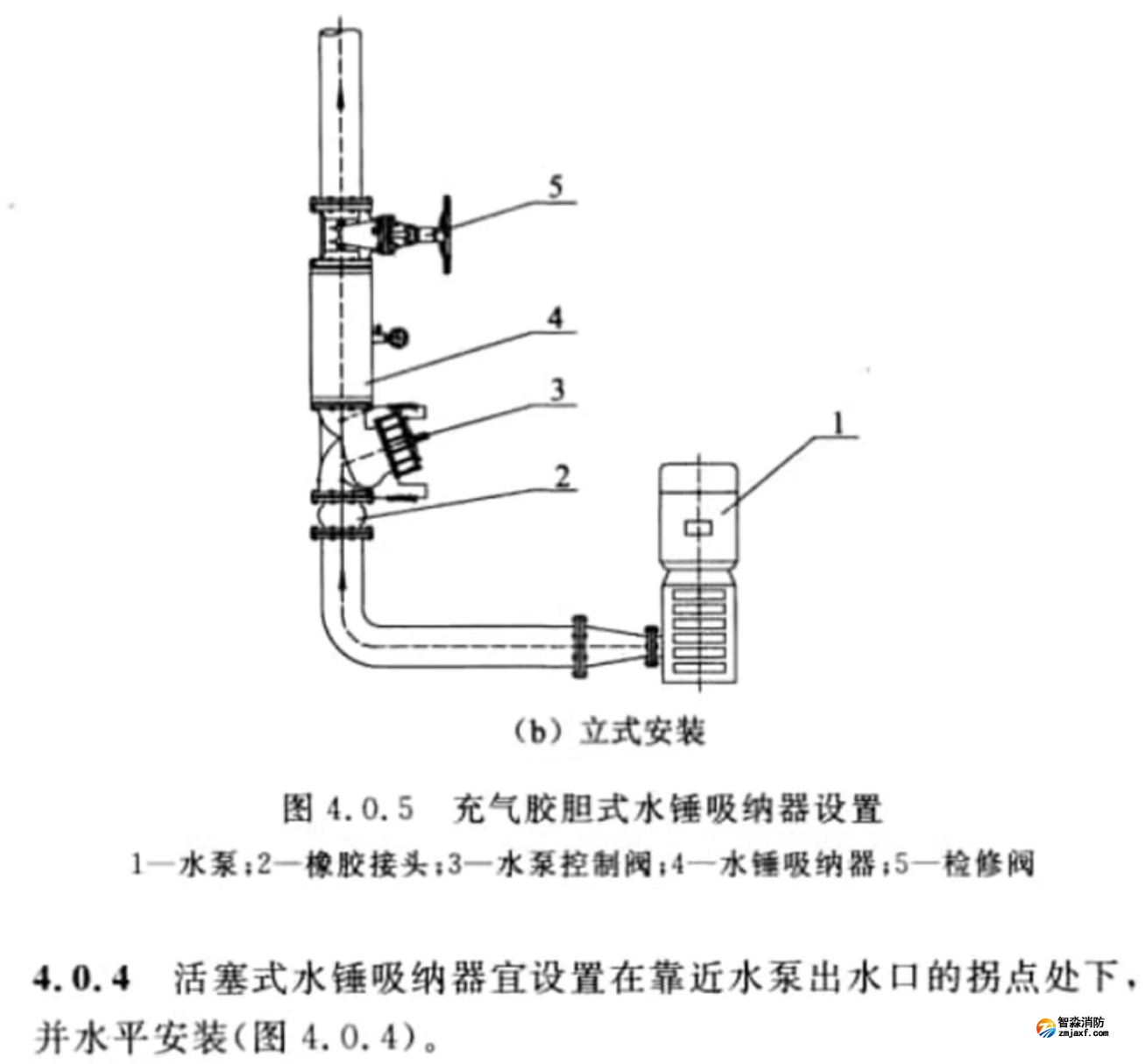

關注安裝細節：正確的安裝至關重要。例如，活塞式水錘消除器宜水平安裝并盡量靠近水泵出口的拐點處；而囊式氣壓罐需要根據系統壓力預先充氣，并確保氣囊材質與工作介質兼容。

總結與建議

簡單來說，可以這樣理解它們的角色：

消除止回閥像是“交通疏導員”，主要職責是防止倒流，并通過有序的“緩行”來減輕擁堵（水錘）。

水錘消除器則像“專業吸能器”，專門用于吸收和消化突然的猛烈沖擊。

囊式氣壓水罐更像一個“多功能緩沖池”，既能平滑壓力波動，又能儲存和補充水量，功能更為綜合。
